Oceľové rúry s priemerom 70 mm nachádzajú široké uplatnenie v rôznych oblastiach, od mechanickej ochrany káblov až po systémy rozvodu vody a vykurovania. Spôsob ich spojenia závisí od konkrétneho použitia a materiálu, s ktorým sú spájané. Každý typ pripojenia má svoje špecifické výhody a obmedzenia.
Typy oceľových rúr a ich vlastnosti
Pri výbere oceľových rúr je dôležité zohľadniť ich materiál a vlastnosti:
- Oceľové rúry: Často sú náchylné na koróziu a vnútorný priemer sa môže zmenšovať kvôli hrdzi alebo usadeninám, čo si vyžaduje častejšiu údržbu alebo výmenu.
- Pozinkované rúry: Sú ťažšie na montáž, ale vďaka pozinkovanej vrstve sú menej náchylné na koróziu a usadzovanie nečistôt.
- Nerezové rúry: Manipulácia s nimi je náročnejšia a ich cena je najvyššia spomedzi oceľových materiálov.
Okrem oceľových rúr sa v rôznych systémoch používajú aj iné materiály:
- Liatinové rúry: V minulosti bežné v domácnostiach, dnes sa postupne nahrádzajú modernejšími materiálmi.
- Medené rúry: Sú "mäkšie" pri spracovaní, ale ich vyššia cena obmedzuje ich široké rozšírenie.
- Plastové rúry: Vyrábajú sa z polyetylénu (nevhodný pre teplú vodu), polypropylénu (odolný do 90 °C, vhodný aj pre vykurovanie) a polyvinylchloridu (používaný hlavne na kanalizáciu).
Metódy spájania oceľových rúr 70 mm
Existuje niekoľko metód, ako spojiť oceľové rúry s priemerom 70 mm, pričom každá má svoje špecifické aplikácie:

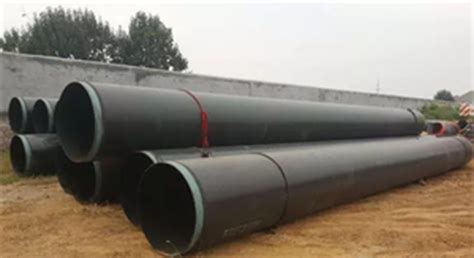

1. Zváranie
Zváranie sa používa výhradne na spájanie kovových rúr bez závitov. Pri plastových rúrach sa táto metóda zvažuje len vtedy, ak je na koniec plastovej rúry nasadený kovový adaptér, ktorý zabráni prehriatiu plastu. Pri zváraní je dôležité dodržiavať bezpečnostné pokyny a používať ochranné pomôcky.
Štandardný postup zvárania zahŕňa:
- Vytvorenie skosení na zamýšľanom mieste zvaru.
- Očistenie spojov brúsnym papierom (od hrubého po jemný).
- Zváranie zvislým švom, pričom je potrebné monitorovať oblúk a eliminovať "šmuhy" z elektródy.
- Po stuhnutí zvaru je potrebné skontrolovať jeho pevnosť a následne ho vyhladiť brúsnym papierom.
Výhody zvárania: jednoduchosť procesu, tesnosť spojenia, možnosť použiť pre akýkoľvek priemer potrubia. Nevýhody: zvarový šev sa môže zničiť silným zaťažením alebo vibráciami kvôli zvyškovému napätiu. Klasické zváranie nemožno použiť na spojenie rôznych kovov ako železo s meďou alebo hliníkom.
Digital Display PPR Welding Machine for 20mm-110mm
2. Závitové spojenie
Závitové spojenie je demontovateľné a používa sa tam, kde sa predpokladá demontáž. Pre správne utesnenie sa používajú rôzne tesnenia ako ľanové kúdele, pásky FUM alebo anaeróbne tmely. Kvalita rezania závitu a jeho zarovnanie s rúrkou majú veľký význam.
Existujú dva hlavné typy závitov:
- Valcový palcový závit: Používa sa na spájanie spojok s valcovými závitmi a rúrok so zúženými závitmi.
- Kónický závit: Používa sa tam, kde je potrebná špeciálna tesnosť, napríklad pri vysokom tlaku plynu alebo kvapaliny.
Použitie tesnení:
- Ľan: Dobrý tmel, ale rýchlo sa opotrebuje. Môže byť chránený špeciálnou pastou (napr. Unipak), červeným olovom alebo sanitárnym silikónom.
- Anaeróbny tmel: Polymerizuje a pevne fixuje spoj, chráni ho pred chemickými činidlami.
- Páska FUM: Aplikuje sa na niť v smere hodinových ručičiek.
Závitové spojenia umožňujú pripojiť rúry z rôznych materiálov a nevyžadujú špeciálne drahé vybavenie.
3. Spojky a objímky
Spojky a objímky predstavujú moderné a efektívne riešenie pre spájanie rúr, najmä bez nutnosti zvárania alebo rezania závitov.

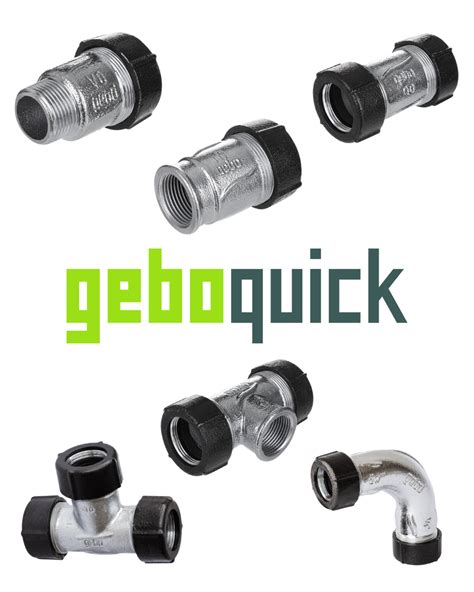

a) GEBO Quick univerzálne zverné spojky
Tieto spojky umožňujú rýchle, spoľahlivé a trvalé spájanie oceľových, olovených a plastových rúr. Prvý patent na GEBO rýchloupínaciu zvernú spojku bol prihlásený už v roku 1936, čím sa stali synonymom úspory času a nákladov pri inštalácii vodovodných systémov. Univerzálne GEBO spojky sú vhodné na spájanie oceľových konštrukcií s plastovými rúrami a sú použiteľné v systémoch, kde tlak nepresahuje 0,4 MPa. Medzi ich výhody patrí všestrannosť, odolnosť voči deformácii, dlhá životnosť a jednoduchá inštalácia bez potreby špeciálneho náradia.
GEBO Quick oporné puzdro: Toto mosadzné puzdro s dĺžkou 70 mm sa vkladá dovnútra plastovej rúry (napr. polyetylénovej s vonkajším priemerom 32 mm a hrúbkou steny 2,9 mm). Jeho úlohou je zabrániť deformácii vonkajšej steny rúry pri doťahovaní matice tvarovky. Je certifikované pre použitie na pitnú vodu a je vhodné aj pre uloženie do zeme.
b) Liatinová svorná spojka
Liatinové svorné spojky sú vhodné na trvalé používanie a predstavujú silové spojenia, ktoré sú odolné voči ťahu a pevné v šmyku. Sú vhodné na opravu aj inštaláciu nových potrubných vedení (voda, plyn, stlačený vzduch, vykurovací olej). Použité tesniace prvky povoľujú prevádzkovú teplotu 80 °C.
4. Príruby
Príruby umožňujú vysoko kvalitné spojenie profilového potrubia bez zvárania a závitovania. Sú to uťahovacie dosky, ktoré sa privaria alebo naskrutkujú na rúrku. Príruby sú doplnené skrutkami, maticami a tesniacim O-krúžkom, ktorý sa umiestňuje medzi ne.
Špecifické aplikácie oceľových rúr 70 mm
Mechanická ochrana vodičov a káblov
Rúry s priemerom 70 mm sa používajú na mechanickú ochranu vodičov a káblov. V tomto prípade sú rúry na jednej strane vybavené spojkou. Pri použití s vývodkami sa rozsah použitia znižuje na teploty od -5 do +60 °C.

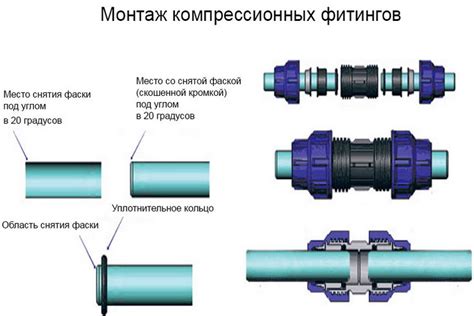

Pripojenie plastových a kovových rúrok
Pripojenie plastových a kovových rúrok je bežné pri rekonštrukciách starých liatinových rozvodov s novými plastovými, pri výstavbe nových budov, kde sa striedajú materiály, alebo v špeciálnych prípadoch, kde je použitie rôznych materiálov technologicky nevyhnutné (napr. kvôli mechanickému namáhaniu alebo korózii).
Digital Display PPR Welding Machine for 20mm-110mm
Výhody spojenia pomocou spojok
Spojky a armatúry prinášajú množstvo výhod:
- Jednoduchá a rýchla výmena všetkých spojovacích bodov.
- Možnosť vykonávať zmeny v systéme zmenou typu armatúry.
- Možnosť opätovného použitia armatúr v prípade poškodenia potrubia.
- Nevyžaduje sa drahé špeciálne vybavenie.
- Umožňujú pripojiť potrubia vyrobené z rôznych materiálov.
Nevýhodou môže byť nemožnosť spojenia rezov s uhlovou časťou a zaťaženie systému ďalšími prvkami.
