Správny tlak vo vykurovacom systéme je kľúčový pre jeho bezproblémovú a efektívnu prevádzku. Príliš nízky tlak môže spôsobiť, že radiátory nebudú hriať, zatiaľ čo vysoký tlak predstavuje riziko poškodenia kotla alebo rúr. V uzavretých sústavách ústredného kúrenia sa za optimálny považuje tlak v rozmedzí od 1,0 do 2,0 bar.
Presná hodnota však závisí od viacerých faktorov - typu kotla, veľkosti a výšky budovy či konkrétneho vykurovacieho systému. Napríklad v dvojpodlažnom rodinnom dome môže byť tlak prirodzene o niečo vyšší než v byte na jednom poschodí. Váš systém bol preplnený vodou. Jedná sa o najčastejšiu príčinu vysokého tlaku, ktorá sa prejaví pri opätovnom natlakovaní systému, keď otočíte ventily na plniacej slučke. Počiatočné nastavenie sa vykoná pri prvom spustení ohrevu. V budúcnosti bude tlak kontrolovaný každý týždeň, ak je to potrebné, napájať systém vodou.
Keď zapnete vykurovanie, tlak v kotle sa zvýši a mal by sa pohybovať medzi 1,5-2 bary. Obvykle väčšina kotlov zvýrazní túto oblasť zelene na vašom tlakomere, ktorý je zobrazený na prednej strane ovládacieho panelu. Váš systém bol preplnený vodou. Jedná sa o najčastejšiu príčinu vysokého tlaku, ktorá sa prejaví pri opätovnom natlakovaní systému, keď otočíte ventily na plniacej slučke.
Pri otvorenom stave je funkcia regulácie tlaku vykonávaná beztlakovou expanznou nádržou. Nádrž je inštalovaná v hornom bode vykurovacieho okruhu a slúži na udržanie tepelného nosiča expandujúceho počas zahrievania, na odstránenie vzduchu a tiež slúži ako poistný ventil. Prevádzkový tlak v takomto systéme závisí hlavne od teploty vykurovacej vody. Najčastejšie sa v domácnostiach a bytoch používajú uzavreté vykurovacie systémy. Sú účinnejšie, bezpečnejšie, ale vyžadujú neustále monitorovanie tlaku.
Je veľmi dôležité monitorovať tlak, teplotu chladiacej kvapaliny, reagovať na akékoľvek znaky, ktoré nie sú typické pre normálnu prevádzku vykurovacieho systému - klepanie, časté vypúšťanie horúcej vody cez poistný ventil, studené časti okruhu. Tlak v uzatvorenom okruhu je spôsobený núteným obehom čerpadla. Abnormality tlaku môžu viesť k poruche zariadenia.
Meranie tlaku v kúrení

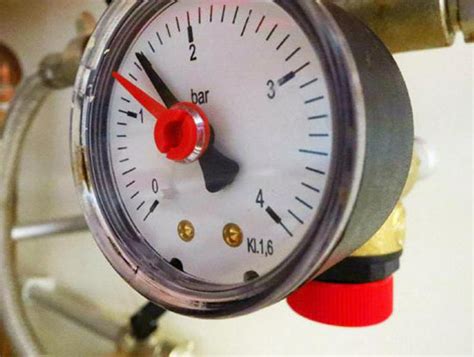

Správne meranie tlaku v kúrení je základom bezproblémovej prevádzky celého vykurovacieho systému. Väčšina moderných kotlov je vybavená manometrom - teda tlakoměrom, ktorý zobrazuje aktuálny tlak vody v systéme. Tento ukazovateľ sa zvyčajne nachádza na prednej časti kotla, prípadne v jeho blízkosti, a tlak zobrazuje v baroch.
Každý kotol Buderus od výroby obsahuje ukazovateľ tlaku, buď digitálny alebo za pomoci manometru. Digitálny - Moderný displej s presným číslom vyjadrujúcim hodnotu tlaku za pomoci tlakového snímaču. Manometer - Štandardný budík s číslami 1, 2, 3 a 4, ktoré vyjadrujú hodnotu tlaku v jednotke bar.
Monitorovanie tlaku v systéme sa vykonáva pomocou prístrojov, ktoré merajú a odrážajú tlak v obvode pomocou digitálneho alebo mechanického číselníka. Senzory sú inštalované výrobcom na výstupe z kotla. Počas inštalácie systému tlakomery inštalované tiež v blízkosti kolektorov, ktoré distribuujú chladivo do rôznych častí alebo podláh budovy.
Bezpečnostná skupina pre kotly vo vykurovacom systéme pomáha regulovať teplotný režim, tlak v okruhu, chráni zariadenie pred zničením a odstraňuje nadmerný tlak zvonka. Pri použití kotlov na ohrev vody v podlahových vykurovacích systémoch je potrebná dodatočná regulácia tlaku. Pokles alebo zvýšenie tlaku je možné pozorovať rôzne v rôznych častiach vykurovacieho systému.
Príčiny poklesu a nárastu tlaku
Pokles tlaku vody v plynovom kotle či v radiátoroch môže spôsobiť strata vody cez netesnosti či chybné komponenty ako membránová expanzná nádoba alebo poistný ventil. Následkom je znížený vykurovací výkon a niekedy aj neobvyklé zvuky.
Bežné príčiny poklesu tlaku:
- Únik vody z potrubia alebo radiátorov - Aj malé netesnosti v potrubí či na radiátoroch môžu časom spôsobiť výrazný pokles tlaku.
- Netesné ventily alebo spojky - Spoje, armatúry a uzatváracie ventily sú častým miestom únikov, najmä ak sú staršie alebo nesprávne dotiahnuté.
- Zlý alebo nefunkčný stav expanznej nádoby - Expanzná nádoba vyrovnáva tlak pri zmene teploty vody.
- Odvzdušnenie systému bez doplnenia vody - Po odvzdušnení radiátorov môže dôjsť k poklesu hladiny vody v systéme.
- Praskliny vo výmenníku tepla. Úniky v samotnom kotli vedú nielen k zníženiu tlaku, ale môžu spôsobiť aj závažnejšie poruchy zariadenia, poškodiť elektroniku.
- Roztrhnutie membrány v expanznej nádrži. Poškodením gumovej priečky tekutina vstupuje do vzduchovej komory a tlak v okruhu klesá.
Bežné príčiny nárastu tlaku:
- Váš systém bol preplnený vodou. Jedná sa o najčastejšiu príčinu vysokého tlaku, ktorá sa prejaví pri opätovnom natlakovaní systému, keď otočíte ventily na plniacej slučke.
- Porucha expanznej nádoby, ktorá má za úlohu vyrovnávať zmeny tlaku pri zohriatí vody. Ak nefunguje správne, tlak v systéme sa nemá kam rozptýliť a začne rýchlo stúpať.
- Poškodenie oddielu sekundárneho tepelného výmenníka, ktoré slúži na izoláciu a zväčšenie kontaktnej plochy dvoch okruhov - vykurovanie a teplá voda, môže viesť k zvýšenému tlaku v plynovom kotli.
- Zlyhanie automatizácia plynového kotla alebo voľné obežné koleso čerpadla, ktoré nasáva vzduch, tiež zvyšuje tlak v plynovom kotli.
- Nesprávne naplnenie okruhu, jeho odvzdušnenie. Vďaka rýchlemu naplneniu vykurovacej siete sa v ňom môžu tvoriť vzduchové jamy. Aby sa tomu zabránilo, musí sa pri spustení zahrievania naplniť pomaly.
- Teplota v okruhu je príliš vysoká. Akékoľvek zvýšenie teploty a chladiacej kvapaliny vedie k jej expanzii a zvýšeniu tlaku v systéme. Je potrebné zabrániť príliš silnému zvýšeniu, aby sa chránilo vykurovacie zariadenie pred kritickým zaťažením.
- Ukončenie pohybu nosiča tepla. Dôvodom môžu byť zablokované uzatváracie ventily, upchaté filtre vane, vzduchové zápchy.
- Poškodenie doplnkového ventilu môže viesť k netesnosti - opotrebenie tesnenia ventilu, mechanické poškodenie častí zachytených medzi sedlom a tesnením stupnice. Ak vodovodný kohútik prechádza, potom prebytočná voda prichádzajúca zo systému prívodu vody do vykurovacej siete zvyšuje tlak v ňom, pretože tlak v potrubí HVS je vždy vyšší. Ak je ventil neúspešný, je potrebné ho dotiahnuť alebo vymeniť.
Vysoký tlak v kotli môže byť rovnako nebezpečný ako príliš nízky. Najčastejším dôvodom býva časté dopúšťanie vody bez súčasnej kontroly tlaku - kotol sa síce opäť rozbehne, no tlak sa môže postupne nepozorovane vyšplhať nad bezpečnú hranicu. Dôležité je tiež skontrolovať bezpečnostný ventil - ak je upchatý alebo zatvorený, nedokáže pri nadmernom tlaku vypustiť prebytočnú vodu, čo môže viesť k poškodeniu kotla alebo iných častí systému.
Ako riešiť problémy s tlakom
Ak tlak vo vašom vykurovacom systéme kolíše - buď pravidelne klesá, alebo naopak, nebezpečne stúpa - aj napriek tomu, že ste už doplnili vodu alebo odvzdušnili radiátory, niečo nemusí byť v poriadku. Môže ísť o poruchu expanznej nádoby, poškodený bezpečnostný ventil, netesnosť v potrubí alebo iný technický problém, ktorý nie je viditeľný voľným okom.
Ak chcete znížiť tlak, vezmite odvzdušňovací kľúč radiátora a zasuňte ho do ventilu radiátora. Potom ním otočte proti smeru hodinových ručičiek, aby ste uvoľnili vzduch a následne trochu vody zo systému; uistite sa, že máte niečo, čím vodu zachytíte.
Po stanovení vysokého tlaku v prvom rade odvádzajú prebytočný vzduch Mayevsky žeriavy a vypnite kotol. Príčiny porúch môžu byť rôzne. Normálna horná hodnota tlaku je zabezpečená systémom vypustením prebytočnej chladiacej kvapaliny cez poistný ventil do odpadu.
Na identifikáciu problémovej oblasti je potrebné postupne preskúmať celý obvod. Filter je potrebné monitorovať a čistiť ihneď po prvom uvedení kotla do prevádzky a potom znova po týždni. Ďalej vykonajte plánované prehliadky a čistenie raz mesačne alebo podľa ročného obdobia, v závislosti od stupňa kontaminácie chladiacej zmesi.
Reštartovanie systému pomôže vyriešiť problémy - je to pomalé plnenie chladiacej zmesi počnúc najnižším bodom, až kým voda neprúdi z najvyššieho bodu okruhu. Všetky odvzdušňovacie ventily musia byť otvorené.
V takýchto prípadoch sa neodporúča riešiť situáciu len svojpomocne. Zavolaním odborného servisu predídete vážnemu poškodeniu kotla, zbytočným nákladom a najmä - nepríjemnému výpadku kúrenia uprostred zimy.
Doplnenie vody do vykurovacieho systému
Doplnenie vody do vykurovacieho systému je jednoduchý, no dôležitý krok, ktorý zabezpečuje správne fungovanie kúrenia pri poklese tlaku. Voda sa dopúšťa pomocou plniaceho ventilu, ktorý sa zvyčajne nachádza pod kotlom. Pred dopĺňaním je vhodné kotol vypnúť a počkať, kým vychladne. Ventil následne pomaly otvorte a sledujte manometer - tlak by mal stúpnuť na odporúčanú hodnotu, najčastejšie okolo 1,5 baru. Keď dosiahnete požadovaný tlak, ventil opäť pevne uzavrite. Na záver skontrolujte, či nikde neuniká voda, a v prípade potreby odvzdušnite radiátory.
Ak je tlak nižší, je potrebné doplniť vodu do systému. Po následnom dopustení vody kotol pokračuje vo svojej prevádzke. Ak je všetko v poriadku, kotol by tlak strácať nemal.
Expanzná nádoba - nenápadný, no kľúčový komponent
Expanzná nádoba je nenápadná, no kľúčová súčasť vykurovacieho systému - jej úlohou je vyrovnávať zmeny objemu vody pri ohrievaní a chladení. Ak tlak v nádobe nie je správne nastavený, môže dôjsť k nečakaným výkyvom tlaku v celom systéme - od jeho poklesu až po nebezpečné pretlakovanie. Preto je dôležité nezabúdať na jej pravidelnú kontrolu, ideálne aspoň raz ročne, najmä pred začiatkom vykurovacej sezóny.
Optimálny tlak vzduchu v expanznej nádobe sa pohybuje spravidla medzi 0,8 až 1,0 bar, pričom sa meria pri vypustenom systéme. Ak je tlak nízky, nádoba sa dá jednoducho dofúkať bežnou pumpou alebo kompresorom cez ventil podobný tomu na automobilovej pneumatike.
Problémy s expanznou nádržou, ktoré ovplyvňujú tlak vo vykurovacom okruhu, sú veľmi časté. Nesprávne vypočítaný objem expansomatu je jedným z najcharakteristickejších predpokladov. Poruchy môžu byť dôsledkom nesprávnej inštalácie, nízkeho alebo vysokého tlaku vo vzduchovej komore nádrže, poškodenej membrány - každý z dôvodov môže viesť k narušeniu cirkulácie chladiva v systéme.
Ak je vo vykurovacom systéme nainštalovaný malý objem, nemôže kompenzovať expanziu vykurovacej vody počas vykurovania. Pri teplote 85 - 95 ° C voda expanduje asi o 4% a jej nadbytočný objem preteká bezpečnostný poistný ventil. Aby expanomat mohol úplne vykonávať svoju kompenzačnú funkciu, jeho kapacita pre systémy s plynovým kotlom by mala byť najmenej 10 percent z celkového objemu vody v okruhu.
Poškodenie membrány nádrže vedie k tomu, že voda úplne doplní svoj objem a tlak v okruhu klesne. Ak naplníte objem okruhu otvorením doplňovacieho ventilu, vznikne to nový problém - keď sa chladiaca kvapalina zahreje, nerozšíri sa, kde a tlak v systéme stúpne nad normálnu hodnotu. Situáciu je možné napraviť iba výmenou gumovej priečky.
Tlak generovaný vo vzduchovej komore expanznej komory môže tiež viesť k zvýšeniu alebo zníženiu tlaku vo vykurovacom systéme. Skontrolujte a napumpujte vzduch do nádrže, iba ak v nádrži nie je žiadne chladivo. Na tento účel je potrebné zablokovať prístup k všeobecnému okruhu pomocou uzatváracích ventilov a vypustiť vodu prostredníctvom odtokového odtoku. Potom sa zmeria tlak vo vzduchovej komore a načerpá / zníži na požadované hodnoty.
Tlak v expanznej nádrži môžete skontrolovať pomocou manometra v automobile, načerpajte ho pomocou automobilovej pumpy. Prispôsobiť tlaková nádrž vo vzduchovej komore by mala byť o 0,5 baru vyššia ako je očakávaný maximálny tlak v systéme. Po nastavení tlaku v vyrovnávacej časti nádrže sa okruh naplní studenou vodou na očakávanú hodnotu tlaku.
Pravidelná údržba a kontrola
Pravidelná údržba a kontrola sú nevyhnutné pre dlhú životnosť a bezproblémovú prevádzku vášho vykurovacieho systému.
Odporúčania:
- Raz mesačne skontrolujte tlak na manometri - Pravidelná vizuálna kontrola tlaku je jednoduchá a zaberie len pár sekúnd - stačí pohľad na ručičku alebo displej kotla.
- Po odvzdušnení radiátorov nezabudnite doplniť vodu - Vzduch v systéme znižuje účinnosť kúrenia, no jeho vypustením klesá aj množstvo vody.
- Pravidelne kontrolujte netesnosti okolo spojov a ventilov - Aj malý únik vody môže časom spôsobiť veľké problémy.
- Neodkladajte servis expanznej nádoby - Expanzná nádoba často pracuje v tichosti celé roky, no ak stratí tlak alebo sa poškodí membrána, môže celý systém kolabovať.
- Používajte systémové filtre pre dlhšiu životnosť komponentov - Nečistoty a usadeniny v systéme môžu poškodzovať čerpadlá, ventily aj samotný kotol.
- Proces čistenia spaľovacej komory je a mala by byť pre všetkých servisných technikov súčasť každoročného servisu plynového zariadenia.
- Zo skúsenosti môžeme povedať, že niekoľkoročne zanedbaný servis, kedy kotol fungoval, či už s vadným dielom alebo vadnými tesneniami, vedel doslova zlikvidovať ostatné komponenty a tým pádom znefunkčnil celé zariadenie.
- Okrem samotného kotla sa ďalej treba venovať aj vykurovaciemu systému. Okrem filtrov je pre správne fungovanie vykurovacieho systému dôležitý 100%-ný stav expanznej nádoby, ktorá má nenahraditeľnú úlohu, aby vyrovnávala tlak v systéme.
- Ak má kotol viac než 15 rokov, výmenu určite zvážte.
- Váš kotol má viac ako 20 rokov - Spozornieť by ste mali aj vtedy, ak má váš kotol viac ako 20 rokov. Takéto zariadenie sa totiž už považuje za staré.
Ak sa domnievate, že váš kotol má viac problémov, než ste predpokladali, určite ho nechajte skontrolovať preškoleným servisným technikom. Prehliadka plynového spotrebiča by sa mala vykonávať každoročne pred zahájením vykurovacej sezóny.
Kedy je čas na výmenu kotla?
Nepodceňujte varovné signály, že váš kotol potrebuje vymeniť. Január je najchladnejším mesiacom roka. Zároveň je to celkom logicky aj mesiac, keď kotol v domácnosti dostáva zabrať a keď sa zvykne vyskytovať najviac porúch či chybových hlásení.
Moderné kondenzačné kotly ponúkajú účinnosť až okolo 95 %. Moderné kondenzačné kotly produkujú teplo takmer okamžite a obvykle s výrazne nižšou spotrebou plynu. Preto pri novom modeli nehrozí, že zostanete bez tepla alebo horúcej vody.
Ak má kotol viac než 15 rokov, výmenu určite zvážte. Ak má váš kotol viac ako 20 rokov, považuje sa za starý. S rastúcim vekom kotla jeho efektivita postupne klesá. Aj keď údržba môže životnosť vášho zariadenia predĺžiť, účinnosti rokmi klesá i tak. Okrem toho, že starý kotol v dôsledku zníženej efektivity plytvá vašimi peniazmi, je aj menej ekologický. Moderné kondenzačné kotly majú dnes už omnoho nižšiu spotrebu a vyššiu účinnosť. Výmenou starého kotla za nový tak môžete ušetriť až 30 % nákladov na plyn.
