Bezpečná a efektívna prevádzka plynových spotrebičov si vyžaduje dôkladné pochopenie a dodržiavanie prevádzkového pretlaku plynu. Tento článok sa zameriava na kľúčové aspekty prevádzkového pretlaku plynu pre spotrebiče v kontexte platných noriem a legislatívy na Slovensku, s dôrazom na praktické aspekty inštalácie a údržby plynových zariadení. Projektová dokumentácia sa zaoberá výmenou kotlov a úpravou nízkotlakového (NTL) vnútorného plynu v existujúcej samostatnej kotolni, ktorá sa nachádza v suteréne na zámku vo Zvolene. Aj keď sa text primárne odkazuje na kotolne, princípy prevádzkového pretlaku, inštalácie a bezpečnosti sú univerzálne pre všetky plynové zariadenia vrátane plynových varných dosiek.
Vlastnosti Zemného Plynu a Manipulácia s Ním

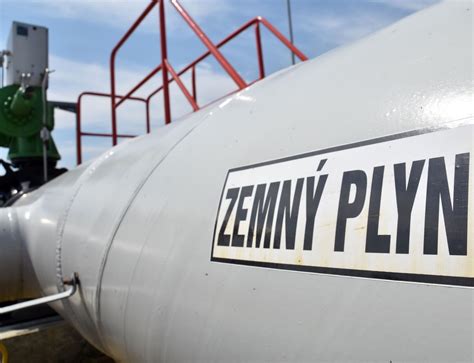

Zemný plyn je prírodný plyn zložený z metánu a vyšších uhľovodíkov. V plynárenskej sústave je rozvádzaný ropný zemný plyn (naftový) zbavený mechanických nečistôt a prímesí. Zemný plyn je približne dvakrát ľahší ako vzduch (v prípade úniku sa teda hromadí pri strope miestnosti), je dvakrát výhrevnejší ako svietiplyn, ale asi 2,5-krát menej výhrevný ako propán-bután. Zemný plyn nemá žiadny zápach, preto sa musí pred vstupom do verejnej siete odorizovať. Jeho zápalná teplota sa pohybuje v rozmedzí 650 až 750 °C. Pri dokonalom spaľovaní zemného plynu (s dostatkom vzdušného kyslíka) vzniká oxid uhličitý a voda. Pri nedokonalom spaľovaní zemného plynu (pri nedostatku vzdušného kyslíka) vzniká jedovatý plyn - oxid uhoľnatý - CO. Toxicita CO je primárna v dôsledku jeho viazania sa v krvnom obehu na hemoglobín.
Rozvod Plynu a Jeho Regulácia
V rozvode teplovodnej kotolne je prepravovaný a v kotle spaľovaný zemný plyn. V kontexte plynovodov je dôležité rozlišovať medzi rôznymi kategóriami a materiálmi. NTL (nízkotlakový) plynovod je klasifikovaný ako plynové zariadenie, pričom sa rozlišuje medzi plynovou skupinou B, písmenom b (použité materiály) a písmenom d (nové plynové kotly). Domový plynovod je zvyčajne z ocele triedy 2.3. Prívod plynu pre kotolňu s označením DN 50 je vedený zemou až do priestoru miestnosti RaMZ. Pred vstupom do objektu je umiestnený hlavný uzáver plynu (HÚP) - guľový kohút GK 50. Za HÚP nasleduje meranie spotreby plynu pomocou korektora objemu µ-ELCOR. Funkciou regulačného zariadenia je znížiť vstupný pretlak zemného plynu z 80 - 100 kPa na 2 kPa potrebných pre horáky kotlov a dopraviť plyn až k horákom a tam ho účinne spáliť. Pri správnej funkčnej regulačnej rade a pri vstupnom tlaku 80 - 100 kPa je pred kotlami tlak približne 2 kPa.
Gas Stations
Technické Špecifikácie a Legislatívny Rámec

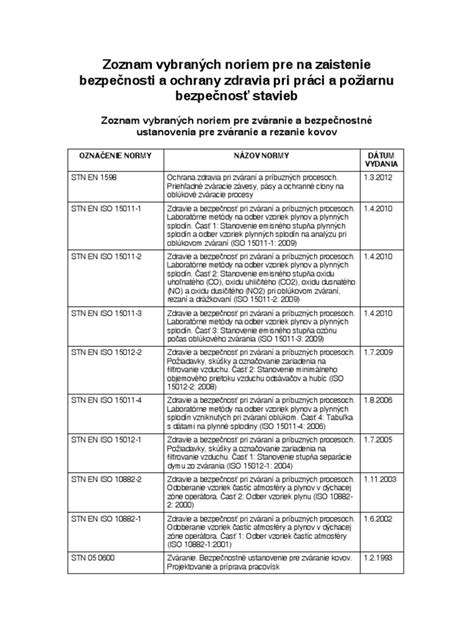

Prevádzka akýchkoľvek plynových zariadení vyžaduje komplexný prístup k ich starostlivosti. Zabezpečenie pravidelných úkonov nie je len otázkou dodržiavania technických a právnych predpisov, ale aj zdravého rozumu a zodpovednosti hospodára. Prevádzkovateľ kotolne je podľa vyhlášky MPSVaR SR č. 508/2009 Z.z. povinný vykonávať pravidelné odborné prehliadky a skúšky technických zariadení kotolne, ako sú plynové kotly, plynovod, tlakové nádoby a poistné armatúry. Plynárenská inštalácia sa nachádza na Zvolenskom zámku, Námestie SNP 1 vo Zvolene. Plynové zariadenie spadá pod reguláciu vyhlášky č. 508/2009 Z.z. Legislatíva a normy týkajúce sa plynovodov a plynových zariadení sú obsiahle a zahŕňajú:
- STN EN 1775
- STN 07 0703
- TPP 704 01
- TPP 609 01
- Vyhláška č. 508/2009 Z.z.
- Vyhláška č. 25/1984 Zb.
- Vyhláška č. 59/1982 Zb.
- Vyhláška č. 124/2006 Z.z.
- Vyhláška č. 3 (pre sprievodnú dokumentáciu ku kotlom)
Tieto predpisy definujú požiadavky na návrh, inštaláciu, prevádzku a údržbu plynových zariadení, vrátane špecifikácií pre nízko a strednotlakové plynovody. Nariadenie vlády SR č. 576/2002 Z. z. transponuje do právneho poriadku Slovenskej republiky príslušnú smernicu Európskych spoločenstiev. Tlakové zariadenie a zostavu možno uviesť na trh a uviesť do prevádzky, ak je zaistená bezpečnosť a zdravie osôb, bezpečnosť domácich zvierat a majetku. Bezpečnosť a zdravie osôb, bezpečnosť domácich zvierat a majetku je pri tlakovom zariadení a zostave uvedenej do prevádzky zaistená, ak sú správne inštalované, udržiavané a používané na účely, na ktoré sú určené. Tlakové zariadenie alebo zostava, ktoré spĺňajú požiadavky tohto nariadenia, sú označené označením CE podľa § 12 a ku ktorým bolo vydané vyhlásenie o zhode podľa prílohy č. 5.
Inštalácia a Skúšky Plynovodu
Pri rekonštrukcii kotolne, ako je napríklad prípad Zvolenského zámku, kde sa menia pôvodné kotly RAPIDO za nové kotly HOVAL, je potrebné dodržať špecifické postupy pri pripájaní nových potrubí a osadzovaní tlakomerov. Od existujúceho potrubia DN 200, PN 3 kPa, sa pripojí navrhované potrubie DN 40. Na existujúce potrubie sa osadí tlakomer s rozsahom 0÷6 kPa. Pripojenie kotlov sa realizuje potrubím DN 25, pričom dôležitá je aj správna inštalácia odvzdušňovacích potrubí. Upevnenie potrubia do stien sa vykonáva pomocou typizovaných objímok a konzol. Ohyby rúrok nad DN 25 sa vytvárajú varnými kolenami a pripojenie kotlov sa realizuje tvarovými kusmi a plynovými hadicami. Pri montáži je potrebné rešpektovať ustanovenia STN EN 1775, kap. 5. Pri zváračských prácach je potrebné dodržiavať predpisy podľa STN 05 0610 a STN 05 0630. Potrubie sa musí montovať bez nežiadúcich pnutí a plynový rozvod sa musí uzemniť v zmysle STN EN 62305.
Skúšky plynovodu a ich význam
Po inštalácii plynovodu je nevyhnutné vykonať jeho skúšky, ktoré sa vykonávajú buď na celom plynovode naraz, alebo po jednotlivých úsekoch. Pred skúškou musia byť utesnené všetky otvorené konce potrubia. Skúšobný tlak na skúšku pevnosti je 7,5 kPa, pričom súčasne sa vykonáva aj skúška tesnosti pri použití toho istého média a hodnoty tlaku. Hodnota tlaku pri skúške pevnosti (STP) pri maximálnom tlaku má byť 2,5 násobku maximálneho tlaku alebo rovná 2,5 x 3 kPa = 7,5 kPa. V prípade negatívnych výsledkov skúšok sa netesnosť musí identifikovať vhodnými prostriedkami, napr. použitím prostriedkov na zisťovanie úniku. Netesné časti sa musia vymeniť alebo opraviť. O skúškach vykonaných v súlade s príslušnou kapitolou spracuje autorizovaná osoba zápis. Vnútorný NTL plynovod je vyhradeným plynovým zariadením, na ktorom nemusí byť vykonaná prvá úradná skúška podľa vyhlášky č. 10.
Vetranie a Odvod Spalín
Správne vetranie a odvod spalín sú kritické pre bezpečnú prevádzku plynových zariadení. V existujúcej kotolni s tromi vetracími otvormi a podlahovým priestorom pre prívod vzduchu je dôležité zabezpečiť dostatočnú výmenu vzduchu pre potreby spaľovania. Pre nové kotly sa uvažuje s núteným odvodom spalín a prívodom vzduchu z priestoru kotolne. Odvod spalín bude zabezpečený dymovodom a komínom, cez existujúci komínový prieduch, vedeným v murovanom komínovom telese. Pri rekonštrukcii dymovodu a komína je nutné dodržať podmienky noriem STN 73 4201, STN 73 4210, STN EN 1443 (73 4211) a STN EN 15287-1+A1 (73 4216). Na komín musí byť vydané kominárske povolenie v zmysle vyhlášky č. 401/2007 Z.z.
Spotreba Plynu, Emisie a Bezpečnostné Požiadavky
Maximálna spotreba zemného plynu v kotolni sa pohybuje okolo 21,92 m³/hod. Kotolňa je klasifikovaná ako kotolňa III. triedy. V súlade s vyhláškou č. 137/2010 Z.z. sa pre malé tepelné zdroje (MTP) s príkonom pod 0,3 MW emisné limity a meranie hmotnostných koncentrácií základných znečisťujúcich látok nevykonáva. Vyhláška Ministerstva vnútra Slovenskej republiky z 20. marca 2000, ktorou sa ustanovujú zásady požiarnej bezpečnosti pri činnostiach s horľavými plynmi a horenie podporujúcimi plynmi, upravuje požiadavky na zaistenie požiarnej bezpečnosti. Horľavý plyn je plyn alebo zmes plynov, ktorý spĺňa súčasne tieto podmienky: má pri teplote 50 °C tlak pár vyšší ako 300 kPa alebo pri teplote 20 °C a atmosférickom tlaku 101 kPa je úplne plynný, možno určiť jeho bod vznietenia alebo vytvára so vzduchom výbušnú zmes. Horenie podporujúci plyn je plyn alebo zmes plynov, ktorý spôsobuje väčšiu oxidáciu prostredia, v ktorom sa nachádza, než akú spôsobuje vzduch. Nebezpečnou koncentráciou horľavého plynu sa rozumie objem horľavého plynu zodpovedajúci jednej štvrtine objemu plynu, ktorý už vytvára so vzduchom výbušnú zmes.
Pravidelné Kontroly, Údržba a Odborné Prehliadky
Prevádzkovateľ je povinný pri uvádzaní do prevádzky, prevádzke a údržbe sa riadiť normami STN EN 1775, kap. 7 a 8. Je potrebné zabezpečiť odbornú spôsobilosť v oblasti prevádzky a kontroly technických plynových zariadení v zmysle vyhl. č. 508/2009 Z.z., § 8, písm. a. Pred protokolárnym prevzatím a odovzdaním nesmie byť plynovod uvedený do prevádzky. Na vyhradených plynových zariadeniach je potrebné vykonávať odborné prehliadky a odborné skúšky v súlade s vyhl. ÚBP SR č. 718/2002 Z. z. Na zariadení NTL kotolne je potrebné vykonávať odbornú prehliadku kotolne v zmysle vyhl. SÚBP č. 25/1984 Zb. v znení vyhl. ÚBP SR č. 75/1996 Z. z. Odborné skúšky - revízie zariadení, sú východiskové pri uvedení do prevádzky a prevádzkové. Rozumie sa nimi celkové posúdenie zariadenia, pri ktorom sa zisťuje prevádzková bezpečnosť a spoľahlivosť. Odborné prehliadky kotolne sa vykonávajú minimálne 1-krát ročne a musia byť vykonané odborným pracovníkom. Pri sezónnej prevádzke sa vykonávajú pred začiatkom každej sezóny. O výsledku prehliadok sa vyhotoví zápisnica, ktorú prevádzkovateľ uchováva po dobu 5 rokov. Odborné prehliadky a skúšky elektrickej inštalácie a elektrických zariadení plynovej kotolne sa vykonávajú periodicky podľa STN 33 1500 a vyhl. ÚBP č. 718/2002 Z. z.
Význam Kontroly a Prevencie: Oxid Uhoľnatý a Netesnosti
Pravidelná kontrola a údržba sú kľúčové pre dlhodobú a bezpečnú prevádzku plynových zariadení. Kontrola odvzdušnenia sa vykonáva odobratím vzorky a kontrolou pomocou meracieho prístroja alebo penotvorného roztoku. Odplynenie plynovodu sa vykonáva len v mimoriadnych prípadoch, pred opravou alebo rekonštrukciou. Hľadanie netesností sa realizuje natieraním spojov roztokom saponátu vo vode, pričom v mieste netesnosti vznikajú bubliny. V prípade zistenia netesnosti je potrebné uzatvoriť uzáver na plynovode pred netesnosťou, prevetrať priestor a netesnosť odstrániť. Pre prevenciu pred otravou oxidom uhoľnatým je potrebné pravidelne merať jeho prítomnosť v priestore kotolne, a to minimálne 1-krát mesačne. Meranie sa vykonáva detekčnými trubičkami a nasávačom Univerzál, meranie vykonáva kurič 1-krát mesačne. V prípade zistenia CO je potrebné vykonať opatrenia na ochranu života a zdravia osôb, priestor vyvetrať a zistiť príčinu vzniku CO.
Príklady Tlakových Parametrov v Plynových Zariadeniach
Tlak v kotle nie je konštantný a môže kolísať z rôznych dôvodov. Mnohé vykurovacie systémy majú v určitých obdobiach problémy s udržiavaním stabilného tlaku. Po zapnutí vykurovania je bežné, že tlak v kotle stúpne. Ideálny tlak v kotle pri zapnutom vykurovaní by sa mal pohybovať v rozmedzí 1,5 až 2 bary. Väčšina kotlov má na tlakomere, ktorý je umiestnený na prednej strane ovládacieho panela, zvýraznenú túto oblasť zelenou farbou. Ak tlak v kotle prekročí optimálnu hodnotu, môže to byť spôsobené niekoľkými faktormi, ako je preplnený systém vodou, chybná expanzná nádoba alebo nesprávne uzavretý ventil plniacej slučky. Plynový prietokový ohrievač PROTHERM PANDA 24 IOG predstavuje alternatívne riešenie ohrevu vody, ktoré ponúka vysoký výkon bez potreby elektrickej energie. Min. vstupný tlak pre tento ohrievač je 22 kPa.
Normy STN EN pre Armatúry
Správny výber a inštalácia armatúr sú kľúčové pre bezpečnú a efektívnu prevádzku plynových zariadení. Nasledujúca tabuľka uvádza relevantné normy STN EN pre rôzne typy armatúr a zariadení v plynárenských systémoch.
| Číslo STN | Názov normy |
|---|---|
| STN EN 60534-1 | Regulačné armatúry pre priemyselné procesy. |
| STN EN 12279 | Systémy zásobovania plynom. Regulačné zariadenia na prípojkách. |
| STN EN 13611 | Bezpečnostné a ovládacie zariadenia horákov a spotrebičov na plynnné alebo kvapalné palivá. |
| STN EN ISO 10297 | Fľaše na plyny. Fľašové ventily. |
| STN EN 14382 | Bezpečnostné zariadenia pre regulačné stanice a regulačné zariadenia. |
