V oblasti pozemného staviteľstva zohrávajú priečne rezy kľúčovú úlohu pri projektovaní a realizácii stavieb. Priečny rez je grafické znázornenie, ktoré vznikne pomyselným prerezaním objektu kolmo na jeho pozdĺžnu os. Tento rez umožňuje detailne zobraziť vnútornú štruktúru a konštrukčné prvky budovy.
Definícia a význam priečneho rezu

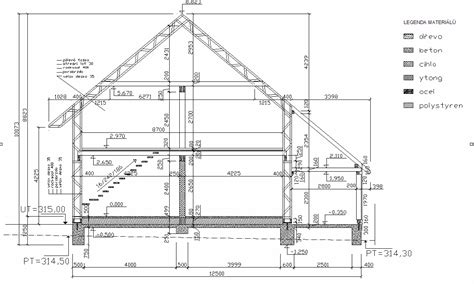

Priečny rez je ortogonálny priemet, ktorý zobrazuje zvislý rez budovou alebo inou konštrukciou v určenom mieste. Zobrazuje usporiadanie miestností, výšku podlaží, konštrukčné prvky ako steny, stropy, základy a strechu, a tiež detaily ako okná, dvere a schodiská. Priečny rez je dvojrozmerný tvar, ktorý sa odhalí, keď trojrozmerný objekt prereže rovina. Tento koncept je hlboko zakorenený v matematike a vede, pretože nám umožňuje nahliadnuť dovnútra objektov a analyzovať ich vnútornú štruktúru - čo je nevyhnutná zručnosť, či už počítate pevnosť nosníka, diagnostikujete zdravotný stav alebo navrhujete nový produkt.
Prečo sú priečne rezy dôležité?
- Detailné zobrazenie konštrukcie: Umožňujú presné zobrazenie všetkých konštrukčných prvkov a ich vzájomné prepojenie.
- Overenie súladu s normami: Pomáhajú pri kontrole, či projekt spĺňa všetky potrebné stavebné normy a predpisy.
- Komunikácia medzi profesiami: Slúžia ako základný komunikačný nástroj medzi architektmi, projektantmi, stavebnými inžiniermi a ďalšími odborníkmi.
- Realizácia stavby: Poskytujú stavebným robotníkom presné informácie o tom, ako má byť stavba postavená.
Použitie priečnych rezov v stavebnom procese
Priečne rezy majú široké uplatnenie v rôznych fázach stavebného procesu:
- Projektová dokumentácia: Sú neoddeliteľnou súčasťou projektovej dokumentácie pre stavebné povolenie a realizáciu stavby.
- Výrobná dokumentácia: Slúžia ako podklad pre výrobu prefabrikovaných dielcov a iných stavebných komponentov.
- Kontrola kvality: Používajú sa pri kontrole kvality vykonaných prác počas výstavby.
Na základe priečnych rezov je možné určiť:
- Výšku podlaží
- Materiálové zloženie stien a stropov
- Umiestnenie inštalácií (elektroinštalácie, vodovod, kanalizácia, vykurovanie)
- Konštrukčné detaily (napr. spôsob uloženia stropných nosníkov)
Príklad použitia priečneho rezu pri projektovaní rodinného domu
Predstavme si, že projektujeme rodinný dom. Priečny rez nám ukáže, ako sú usporiadané jednotlivé miestnosti v dome, aká je výška podlaží, ako sú uložené stropné trámy, aké sú materiály použité na steny a strechu. Vďaka priečnemu rezu môžeme overiť, či sú všetky miestnosti dostatočne vysoké, či sú steny dostatočne izolované a či strecha spĺňa požiadavky na tepelnú izoláciu a vodotesnosť. Správne zhotovený priečny rez minimalizuje riziká chýb a nedorozumení počas výstavby a zabezpečuje, že výsledná stavba bude spĺňať všetky požadované kritériá.
Ako čítať pôdorysné schémy – základ architektonického návrhu
Matematický pohľad na priečne rezy
Priečne rezy sú tiež základom matematických metód ako Cavalieriho princíp, ktorý hovorí, že telesá s rovnakými priečnymi plochami v každej výške majú rovnaký objem. Od letokruhov v kmeni stromu až po CT snímku ľudského tela, priečne rezy spájajú vonkajšok s tým, čo sa skrýva vo vnútri.
Základná definícia: Čo je priečny rez?
Priečny rez je prienik pevného objektu a roviny. Výsledkom je dvojrozmerný útvar, ktorý odhaľuje vnútorné usporiadanie a geometriu telesa. Tvar a veľkosť priečneho rezu závisí od geometrie objektu aj od orientácie reznej roviny.
- Rovinný priečny rez: Prienik leží v jednej, plochej rovine.
- Nerovinný priečny rez: Vo výnimočných prípadoch alebo vo vyššej matematike nemusí byť prienik dokonale rovinný (napr. ak je objekt alebo rovina zakrivená).
V analýze (počte) je plocha priečneho rezu ako funkcia polohy kľúčová na výpočet objemu nepravidelných telies. Vo vyšších dimenziách tento pojem rozširujeme na rezanie 4D (alebo viacrozmerných) objektov, kde je priečny rez sám osebe trojrozmerné teleso.
Bežné príklady: Priečne rezy v reálnom svete
- Jedlo: Krájanie chleba alebo mrkvy vytvára priečne rezy (povrch plátku).
- Príroda: Rez kmeňom stromu odhalí kruhové priečne rezy a letokruhy.
- Inžinierstvo: Pevnosť lana alebo nosníka závisí od jeho priečnej plochy.
- Medicína: CT a MRI snímky vytvárajú priečne obrazy na diagnostiku.
- Výroba: 3D tlač „reže“ digitálne modely na priečne rezy a stavia objekty vrstvu po vrstve.
- Kulinárske umenie: Sushi rolky, torty a vrstvené dezerty odhaľujú svoju vnútornú štruktúru cez priečny rez.
Matematicky nám priečne rezy pomáhajú:
- Vizualizovať symetriu a vnútornú štruktúru.
- Počítať plochy a objemy (pomocou integrácie v analýze).
- Klasifikovať a rozlišovať telesá (podľa typov priečnych rezov, ktoré vytvárajú).
- Interpretovať inžinierske a architektonické výkresy.
V projektívnej geometrii sú priečne rezy príbuzné s projekciami a tieňmi. V topológii rezanie viacrozmerných objektov hyperrovinou vytvára priečne rezy, ktoré nám pomáhajú pochopiť zložité tvary.
Priečne rezy podľa tvaru: Kľúčové telesá
Orientácia reznej roviny určuje tvar priečneho rezu. Pre lepšie pochopenie si pozrite nasledujúcu tabuľku:
| Teleso | Rovnobežne so základňou | Kolmo na základňu | Šikmo/Šikmé |
|---|---|---|---|
| Guľa | Kruh | Kruh | Kruh |
| Kocka | Štvorec | Štvorec | Obdĺžnik, šesťuholník atď. |
| Valec | Kruh | Obdĺžnik | Elipsa |
| Hranol | Obdĺžnik | Obdĺžnik | Trojuholník, lichobežník atď. |
| Ihlan | Obdĺžnik (menší) | Trojuholník, lichobežník | Päťuholník |
| Kužeľ | Kruh | Trojuholník | Elipsa, parabola, hyperbola |
| Torus | Anula, 2 kruhy | 2 kruhy | Ovály, zložité krivky |
Osobitné prípady: Maximálny počet strán
Pri mnohostenoch môže rovina pretínať každú stenu nanajvýš raz - teda priečny rez kocky či hranola môže mať najviac šesť strán (šesťuholník). Pri zakrivených telesách môžu mať priečne rezy nekonečne veľa bodov (ako pri kruhu či elipse).
Využitie naprieč odbormi
- Inžinierstvo: Pevnosť konštrukcie závisí od priečnej plochy a tvaru.
- Architektúra: Pôdorysy a pohľady sú priečne rezy budov.
- Medicína: Priečne zobrazovanie je kľúčové pre diagnostiku.
- Geológia: Geologické rezy odhaľujú podzemné vrstvy a štruktúry.
- Výroba: Rúry, nosníky a drôty sa špecifikujú podľa priečneho rezu.
Interaktívne skúmanie priečnych rezov
Modelovacia hmota, 3D softvér či jednoduché krájanie ovocia môžu oživiť priečne rezy. Mnohé vzdelávacie nástroje a digitálne simulátory vám umožnia vybrať teleso, otáčať ho a virtuálne „rezať“, aby ste videli výsledný priečny rez z ľubovoľného uhla.
