Závitovanie je zvyčajne jedna z posledných operácií v procese opracovania obrobku. Chyby vzniknuté pri procese závitovania môžu mať za následok ďalšie náklady spojené nielen s poškodeným závitníkom, ale často s materiálom obrobku, ako aj s procesmi pred závitovaním.

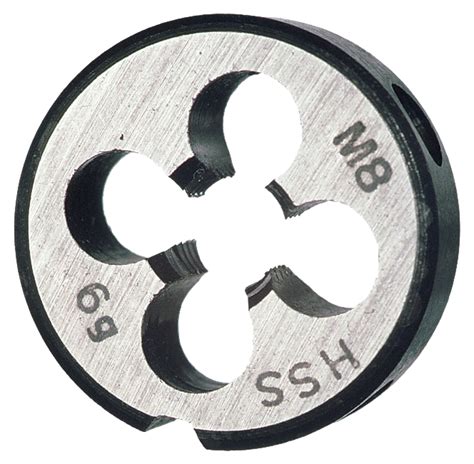

Závitové očká sú nástroje určené na vytváranie vonkajších závitov. Pri ich používaní je dôležité dodržiavať správne rezné podmienky, aby sa dosiahla požadovaná kvalita závitu a predĺžila životnosť nástroja.
Výber správneho závitového očka
Pri výbere závitového očka je potrebné zvážiť:
- Typ závitu (metrický, palcový atď.)
- Priemer závitu
- Materiál obrobku
Materiál závitového očka
Materiál závitového očka má významný vplyv na jeho výkon a životnosť. Bežné materiály zahŕňajú:
- Rýchlorezná oceľ (HSS): Vhodná pre všeobecné použitie, ponúka dobrý kompromis medzi cenou a výkonom.
- Kobaltová rýchlorezná oceľ (HSSE): Poskytuje vyššiu odolnosť voči opotrebeniu a je vhodná pre náročnejšie materiály.
- Spekaný karbid: Ponúka najvyššiu tvrdosť a odolnosť voči opotrebeniu, vhodný pre obrábanie tvrdých a abrazívnych materiálov.
Geometria závitového očka
Geometria závitového očka tiež zohráva dôležitú úlohu. Dôležité parametre zahŕňajú:
- Počet zubov: Vyšší počet zubov zvyčajne vedie k hladšiemu povrchu závitu.
- Uhol čela: Ovplyvňuje rezný výkon a tvorbu triesok.
- Geometria trieskovej drážky: Umožňuje efektívny odvod triesok.
Dôležité faktory ovplyvňujúce rezné podmienky
Medzi hlavné faktory, ktoré ovplyvňujú rezné podmienky patria:
- Rezná rýchlosť: Príliš vysoká rezná rýchlosť môže viesť k prehriatiu a opotrebeniu nástroja.
- Posuv: Správny posuv zabezpečuje efektívne odoberanie materiálu a tvorbu triesok.
- Chladenie a mazanie: Použitie vhodných chladiacich a mazacích kvapalín znižuje trenie, odvádza teplo a zlepšuje kvalitu závitu.
Odporúčané rezné podmienky
Pre rôzne materiály obrobkov sa odporúčajú rôzne rezné rýchlosti a posuvy.
Pri rezaní závitu závitníkom, malý priemer závisí od priemeru vyvŕtaného otvoru. Podľa praktických skúseností sa odporúča voliť priemer vrtáka pre predvŕtanie závitovej diery tak, aby sa využilo 3/4 až 4/5 rozsahu dolnej a hornej medze malého priemeru závitu. Priemer vrtáka by mal byť zhodný s odporúčanými hodnotami zobrazenými na katalógovom liste použitého nástroja. V prípade materiálov s Rm > 1200 MPa, priemer otvoru môže byť blízko horného limitu tolerancie.
Posuv závitníku je vždy určený stúpaním závitu.
15 Triků S Autem, Kterým NEBUDETE Věřit, Že Skutečně Fungují!
Tabuľka odporúčaných rezných rýchlostí pre závitníky z rýchlorezných ocelí (HSS)
Pre voľbu rezných rýchlostí závitníkov z rýchlorezných ocelí (HSS) je možné použiť nasledujúcu tabuľku, v ktorej sú uvedené rezné rýchlosti pre rezanie závitových dier strednej dĺžky (L = 1,5 . D).
| Materiál obrobku | Pevnosť v ťahu Rm (MPa) | Odporúčaná rezná rýchlosť vc (m/min) |
|---|---|---|
| Hliník a zliatiny | < 300 | 20 - 40 |
| Oceľ (nízkouhlíková) | < 600 | 15 - 25 |
| Oceľ (stredneuhlíková) | 600 - 900 | 10 - 20 |
| Oceľ (vysokouhlíková, legovaná) | > 900 | 5 - 15 |
| Nerezová oceľ | < 800 | 5 - 10 |
| Liatina | < 300 | 10 - 20 |
