Architektonické výkresy sú základom každej úspešnej stavby a prestavby. Architektonický výkres je náčrt, plán, schéma alebo diagram, ktorý komunikuje podrobné informácie o budove. Cesta k dokončenému projektu začína podrobnou zostavou výkresov architektonického plánu. V stavebníctve je dôležité mať presné a detailné výkresy a rezy, ktoré slúžia ako základný komunikačný nástroj medzi architektmi, inžiniermi a stavebnými pracovníkmi. Tieto dokumenty obsahujú všetky potrebné informácie na realizáciu stavby, od rozmerov a polohy konštrukcií až po použité materiály a technológie.
Druhy výkresov a ich význam
Rozlíšenie druhov výkresov a výber relevantných údajov z projektovej dokumentácie je kľúčové. Medzi základné typy patria:
- Pôdorysy: Zobrazujú horizontálny rez budovou a poskytujú informácie o rozložení miestností, rozmeroch a umiestnení dverí a okien.
- Rezy: Vertikálne rezy budovou, ktoré ukazujú vnútornú štruktúru, výškové úrovne a konštrukčné detaily.
- Pohľady: Zobrazujú vonkajší vzhľad budovy z rôznych strán.
- Detailné výkresy: Zameriavajú sa na konkrétne konštrukčné prvky alebo spoje a poskytujú podrobné informácie o ich vyhotovení.

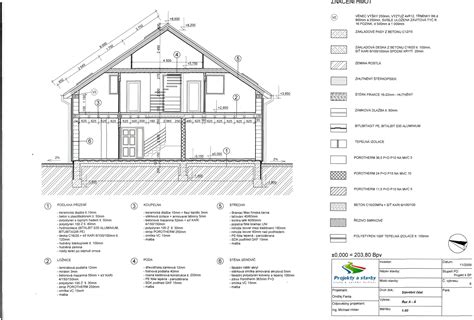

Rez je zobrazenie predmetu pretnutého myslenou (obvykle rovinou) plochou rezu premietaného na priemetňu rovnobežnú s plochou rezu. Rez sa používa na zobrazenie vnútorných priestorov objektu na stavebnom výkrese. Objekt sa otvára mysleným rezom tak, aby vznikol pohľad do vnútorných priestorov. Aby sa zachytila priestorová členitosť objektu a priestorové usporiadanie konštrukcií v objekte, musí sa budova otvárať tak vodorovnými, ako aj zvislými myslenými rezmi.
Pri vodorovnom reze je myslená plocha rezu rovnobežná s vodorovnou priemetňou. Na výkresoch v stavebníctve sa pre vodorovný rez stavebným objektom obvykle používa názov pôdorys. V tomto vodorovnom reze je možné zobrazovať aj prvky (konštrukcie) nad myslenou plochou rezu. Vodorovné rezy zachytávajú pôdorysné členenie, tvar a nadväznosti priestorov, konštrukcií vo vodorovnom smere.
Pri zvislom reze je myslená plocha rezu kolmá k vodorovnej priemetni (k pôdorysni). Zvislé rezy objasňujú výškové pomery, tvar a nadväznosti konštrukcií po výške objektu. Hladiny vodorovných rezov sa podľa STN 01 3420, čl. pri objektoch s niekoľkými úrovňami (napr. Rovina vodorovného rezu sa zalamuje spravidla len v prípadoch, keď sa podlažie objektu zobrazuje jedným pôdorysom a rovina vodorovného rezu sa spravidla vedie v 1/3 výšky zobrazovaného podlažia. V ostatných prípadoch, keď sa podlažie zobrazuje viacerými pôdorysmi (napr. Jednotlivé úrovne sa v pôdorysoch označujú výškovou kótou. Pôdorysy jednotlivých podlaží možno označiť aj popisom (napr. 1. nadzemné podlažie) a pôdorysy jednotlivých úrovní v rámci jedného podlažia sa označia popisom (napr. pôdorys na kóte +5,600). Poloha (priebeh) myslenej roviny rezu sa zakresľuje hrubými úsečkami, nakreslenými z vonkajšej strany obrazu, prípadne aj vnútri obrazu. Úsečky nesmú pretínať vonkajší obrys alebo hrany obrazu. Na označovanie rezov sa používajú písmená veľkej abecedy alebo arabské číslice, prípadne ich kombinácie (napr. A1, A2, B1, B2, ...). Pri označovaní písmenami veľkej abecedy sa nesmú používať písmená I, O, Q, R, X. Celkové zvislé rezy objektom označujeme priebežne pre celý objekt - napr. Mikuláš M., Oláh J., Mkulášová D.,: Konštrukcie stavebných konštrukcií, 3. Medzinárodne zjednotené základné názvoslovie používané v technickej dokumentácii výrobku definuje norma1). Platí pre technickú dokumentáciu používanú vo všetkých technických odboroch. Uvádzame tie názvy a definície, ktoré sa vyskytujú najčastejšie.
V stavebníctve sú rezy často označované ako zvislý rez budovou alebo konštrukciou, teda rez vytvorený pretínajúcou rovinou. Pri vytváraní stavebných výkresov sa rezy bežne nazývajú označeniami ako „Rezd 1-1“, „Rezd 2-2“.
Technické výkresy v stavebníctve
Technické výkresy, niekedy nazývané inžinierske výkresy, sú ilustrácie používané na komunikáciu najrôznejších, často veľmi podrobných informácií o konštrukcii, rozmeroch a funkcii výrobku alebo systému. Technické výkresy sú štruktúrovanejšie ako výkresy umelecké, ktoré sú subjektívnejšie a otvorenejšie interpretácii. Používajú totiž určité zavedené konvencie, ktoré zabezpečujú prehľadnosť a jednotnosť.
Základným účelom technických výkresov je sprostredkovať podrobné informácie o konštrukcii, rozmeroch alebo montáži tak, aby mohli byť prevedené presne a jednoznačne. V súčasnej dobe existuje niekoľko typov technických výkresov, z ktorých každý má svoje jedinečné využitie.
Typy technických výkresov
- Montážne výkresy: Zobrazujú vzájomnú polohu, tvar a spoluprácu všetkých podsestáv zostavovaných dielov.
- Vyhotovovacie výkresy: Nazývajú sa výkresy detailov, ktoré obsahujú informácie potrebné na ich zhotovenie.
- Architektonický a stavebný výkres: Ide o technický výkres, ktorý zobrazuje budovu alebo časť budovy. Je podkladom pre vykonávanie stavebných prác.
- Inštalačné výkresy: Zobrazujú rôzne činnosti a nevyhnutné informácie pre inštaláciu zariadení.
- Schéma: Tento typ technického výkresu, kde je najdôležitejšie ukázať princípy fungovania zariadenia, inštalácie alebo systému.
V závislosti od fázy výroby sa musíme zaoberať rôznymi meradlami, detailmi a metódami kreslenia. Všeobecne prijímaným pravidlom je, že základné meradlá pre zobrazenie rezov, pôdorysov a výšok sú 1:50 alebo 1:100. V tomto meradle sa zobrazujú aj výkresy, ktoré sú určené pre výkresovú dokumentáciu.
Softvérové riešenia pre tvorbu výkresov
Pred vznikom softvéru pre navrhovanie technických výkresov na počítači, známeho ako CAD (Computer-Aided Design), sa technické výkresy vytvárali pomocou ručných kresliacich nástrojov. Počítačové programy takmer úplne nahradili ručné kreslenie. Softvér CAD ponúka oproti ručnému kresleniu mnoho výhod, vrátane rýchlej úpravy návrhov, automatického generovania viacerých pohľadov a vykresľovania 3D modelov.
Medzi najpopulárnejšie programy patria AutoCAD, SolidWorks a CATIA. V oblasti stavebníctva a architektúry sa uplatňuje napríklad ZWCAD Architecture, ktorý poskytuje užívateľom objektové modelovanie stavebných dielov (steny, okná, dvere, schody, strechy...) a to v 2D a 3D, ako aj všetky nástroje pre komplexné 2D/3D navrhovanie. ZWCAD Architecture dokáže generovať asociatívne 2D rezy, výškové úrovne či 3D modely priamo z pôdorysov. Obrazovkové menu ZWCADu Architecture poskytuje nástroje triedené z hľadiska rôznych fáz pracovného postupu.
BIM (Building Information Modeling) v stavebníctve
BIM predstavuje moderný prístup k projektovaniu a správe stavieb, ktorý umožňuje vytvárať digitálne modely budov s rozsiahlymi informáciami o všetkých jej prvkoch. Využitie BIM pri murárskych prácach zahŕňa vyhľadávanie digitálnych výkresov, rezov a detailov konštrukcie v zdieľanom modeli, identifikáciu potrebných vrstiev, rozmerov a technických údajov pre založenie a murovanie stien, ako aj využitie výkazov materiálov z BIM databázy na prípravu zásob, kontrolu spotreby a evidenciu dodávok.
BIM umožňuje sledovať digitálny harmonogram v prostredí BIM 4D a priradiť vlastné pracovné úkony k zodpovedajúcim prvkom modelu. Taktiež umožňuje zaznamenať priebeh prác, odpracovaný čas a spotrebu materiálu do vopred určenej digitálnej šablóny alebo mobilnej aplikácie pre BIM/CDE.
Špecifikácie a zručnosti murára pri práci s výkresmi
Murár musí mať rozsiahle znalosti a zručnosti, aby mohol správne interpretovať výkresy a realizovať stavebné práce. Medzi jeho hlavné úlohy patrí určenie polohy a tvaru murovaných konštrukcií podľa stavebných výkresov, zameranie hlavných osí, výškových úrovní a kontrolných bodov stavby, vyhodnotenie správnosti prenesenia rozmerov do terénu pomocou meracích pomôcok a kontrola súladu rozmerov hotového múru s výkresom podľa kontrolného zoznamu. Vie určiť rozmery muriva, otvorov a viazaní podľa výkresovej mierky. Uplatňovanie noriem STN pre presnosť rozmerov a rovinnosť plôch je tiež kľúčové.
Pri práci s výrobkami sa murár riadi montážnymi a technologickými predpismi ich výrobcov. Vie pripraviť jednoduchý prehľad platných noriem a interných predpisov pre danú stavbu a predloží ho stavbyvedúcemu.
Príklady murárskych prác a ich zobrazenie na výkresoch
Murovanie nosných stien a pilierov: Murár vie zamerať pôdorys nosných stien a pilierov podľa výkresovej dokumentácie, určiť druh tehál, tvárnic a malty podľa projektovej špecifikácie a murovať nosné steny a pilieriky v predpísanej väzbe a so správnymi škárami. Vie osadiť zárubne do vymurovanej priečky s kontrolou zvislosti a presnosti osadenia a skontrolovať rovinnosť muriva, zvislosť rohov a šírku škár podľa noriem STN.
Montáž modulárnych a prefabrikovaných konštrukcií: Murár vie zvoliť správny technologický postup pre montáž modulárnych a prefabrikovaných konštrukcií podľa projektovej dokumentácie a montážnych predpisov výrobcu. Vie vybrať vhodné montážne náradie, zdvíhacie zariadenia a manipulačné pomôcky podľa hmotnosti a tvaru prvkov a osadiť prvky do projektovanej polohy s využitím nivelačných prístrojov, laseru alebo meracej šnúry. Taktiež vie skontrolovať presnosť, dilatačné škáry a tesnosť spojov podľa STN a montážneho listu.
Hydroizolácia muriva: Podľa projektovej dokumentácie a pokynov nadriadeného vie murár pripraviť podklad pre hydroizoláciu muriva mechanickým očistením, vyrovnaním a penetráciou povrchu. Vie zvoliť určený hydroizolačný materiál a pripraviť ho na aplikáciu podľa technického listu výrobcu.
Na obrázku nižšie je zobrazený typický výkres pôdorysu rodinného domu. V ľavej časti výkresu je podrobne rozkreslený pôdorys. Vpravo hore nájdeme legendu materiálov, čo je v podstate zoznam použitých materiálov graficky rozlíšených podľa typu šrafy. Pod legendou materiálov je tabuľka miestností, ktorá obsahuje názov miestnosti, jej plochu, druh podlahy, povrchovú úpravu stien a stropu.
| Miestnosť | Plocha (m2) | Podlaha | Steny | Strop |
|---|---|---|---|---|
| Obývacia izba | 25.5 | Parkety | Omietka, maľba | Sadrokartón |
| Kuchyňa | 12.0 | Dlažba | Obklad, maľba | Omietka |
| Spálňa | 18.0 | Koberec | Omietka, tapeta | Sadrokartón |
| Kúpeľňa | 6.0 | Dlažba | Obklad | Omietka |
