Nie nadarmo sa hovorí, že pred vodou človek neutečie. Toto príslovie platí aj pri stavbách. Voda, či už na povrchu, alebo v podzemí narúša často stabilitu a predovšetkým stav Vášho obydlia. Vami použité odvodňovacie zariadenie bude predovšetkým slúžiť na odvádzanie nadbytočnej povrchovej a podzemnej vody z Vášho pozemku, ďalej na prevzdušnenie parcely a na ochranu odvodňovaného pozemku pred zaplavením vonkajšími vodami. Na zabezpečenie efektívneho a dlhodobého fungovania odvodňovacieho systému je kľúčový správny výber a inštalácia rúr. Tento článok poskytuje podrobný prehľad o rôznych typoch rúr používaných na odvod vody a ich špecifikách.
Typy Odvodňovacích Rúr podľa Materiálu
Na trhu je dostupných mnoho typov rúr pre odvod vody, ktoré sa líšia materiálom, vlastnosťami a vhodnosťou pre konkrétne aplikácie. Pozrime sa na tie najbežnejšie.
1. PVC Kanalizačné Rúry
PVC je základným materiálom potrubných inštalačných systémov a je jedným z prvých plastových materiálov používaných pre kanalizačné systémy, v skutočnosti na odvedenie dažďovej vody, odpadovej vody z domácností a priemyselnej odpadovej vody. Polyvinylchlorid sa považuje za jeden z najbežnejšie používaných polymérnych materiálov, do ktorého sa pridávajú rôzne tuky, pigmenty a prísady.
Výhody PVC Rúr
- hladký vnútorný povrch, ktorý zaisťuje vynikajúci odtok a prietok vody a znižuje riziko tvorby sedimentov;
- vyznačujú sa vysokou statickou nosnosťou, t. j. odolnosťou proti tlaku a praskaniu;
- ich špecifická hmotnosť je nízka, takže sa dajú ľahko prepravovať, rýchlo a ľahko sa inštalujú a pripájajú k potrubnému systému a samotné rúry môžu byť dlhé až 5 m.
- Plastové potrubie je navyše úplne nepriepustné, trvanlivé a náklady na údržbu sú minimálne.
Nevýhody PVC Rúr
Medzi slabé stránky PVC rúr patrí neodolnosť voči UV žiareniu a pomalšia tvorba biofilmu, ktorý zabezpečuje samočistenie. V prípade veľkého prítoku vody môže dôjsť k spätnému toku, resp. k zmene smeru toku.
2. Rebrované PE-HD Rúry (Polyetylén s Vysokou Hustotou)
Rebrované kanalizačné rúry z polyetylénu s vysokou hustotou (PE-HD) sú dvojvrstvové; ich vnútro je hladké a vonkajšia strana je korugovaná (rebrovaná). Polyetylén je materiál s dobrými mechanickými a chemickými vlastnosťami. Hladká vnútorná stena je odolnejšia voči odpadovým vodám, pretože má dobrý prietok a malé trenie, zatiaľ čo vonkajšia rebrovaná stena je pevnejšia a odolnejšia voči poškodeniu.
Výhody PE-HD Rúr
- Tieto kanalizačné rúry sa inštalujú rýchlo a ľahko, pretože sú ľahké a ľahko sa s nimi manipuluje.
- Montáž a údržba rebrovaných PE-HD rúr je možná pri extrémnych teplotách (od -40 °C do +80 °C).
- Majú nízku špecifickú hmotnosť, čo umožňuje ľahšiu prepravu.
- Sú veľmi odolné proti korózii a opotrebovaniu.
Nevýhody PE-HD Rúr
Rovnako ako kanalizačné rúry z PVC, rebrované rúry z PE-HD nie sú vyrobené z obnoviteľného materiálu, nie sú odolné voči UV žiareniu a tvoria biofilm pomalšie. V prípade veľkého prítoku vody môže dôjsť k spätnému toku, t. j. k zmene smeru toku.
PE vs PVC Pipes - Which One Should You Use? | JINQUAN
3. Polypropylénové (PP) Rúry
Rebrované rúry sú vyrobené z polypropylénového materiálu, ktorý sa na kanalizačné rúry používa už viac ako 25 rokov. Z neho sa vyrábajú hladké a rebrované kanalizačné rúry. Pre potreby kanalizačných potrubí polypropylén je dodatočne vystužený minerálmi a kryštalizovaný. Vzhľadom na výnimočné vlastnosti polypropylénových zlúčenín tento druh rúr čoraz viac vytláča z používania plastové kanalizačné rúry (PVC).
4. Betónové a Železobetónové Rúry
Betónové rúry sa používajú na odtok dažďovej vody a odtok odpadových vôd vyššej kapacity, preto sú najvhodnejšie pre verejné kanalizácie. Štandardné priemery moderných železobetónových a betónových kanalizačných rúr sa pohybujú medzi 30 cm a 150 cm a sú dlhé 2,5 m až 3 m. Kanalizačné rúry môžu byť vyrobené aj vo väčších priemeroch ako 25 cm, záleží to však na ponuke výrobcu. Betónové a železobetónové rúry majú na jednej strane predĺženie so zabudovaným gumovým tesnením, zatiaľ čo druhá časť rúry je rovná.
Výhody Betónových Rúr
- Pre betónové kanalizačné rúry je charakteristická nepružnosť, nepriepustnosť a vysoká nosnosť.
- Ich drsný povrch je vhodný na vývoj biofilmu, a preto je ich schopnosť samočistenia väčšia.
- V prípade veľkého prítoku vody nedochádza k návratu, resp. k zmene smeru toku.
- Majú dlhšiu životnosť ako plastové rúry a sú vyrobené z udržateľného materiálu.
5. Polyesterové (PI) Kanalizačné Rúry
Rovnako ako betón a železobetón sa pre kanalizačné systémy s väčším priemerom používajú aj polyesterové kanalizačné rúry. Polyester je materiál, ktorý sa skladá z troch zložiek: nenasýtenej polyesterovej živice, sklenených vlákien a rôznych prísad. Živica funguje ako spojivo pre určité komponenty, rovnako ako cement v betóne. Kanalizačné rúry PI sa vyrábajú v rôznych priemeroch: od 20 cm do 160 cm. Štandardná dĺžka rúry je 6 m.
Výhody PI Rúr
- nízka hmotnosť a ľahké pripojenie;
- vysoká odolnosť proti opotrebeniu;
- úplne hladký vnútorný povrch potrubia;
- odolnosť proti chladu a teplu;
- vysoká životnosť a statické zaťaženie a dobrá chemická odolnosť.
Domová Kanalizácia a Jej Inštalácia

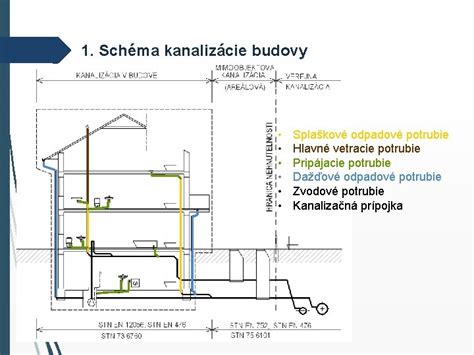

Domová kanalizácia sa skladá zo zberných potrubí veľkých rozmerov (ústia do nich všetky kanalizačné rúry) a z podzemného potrubia pripojeného na verejnú kanalizačnú sieť. Takmer vo všetkých oblastiach odtokovej techniky sa presadili plastové potrubia, ktoré postupne vytláčajú predtým bežne používané materiály, ako sú liatina, oceľový plech, olovo a kamenina.
Voľba Materiálu a Rozmerov pre Domácu Kanalizáciu
Na domácu kanalizáciu sa používajú kanalizačné rúry s priemerom 7,5 cm až 11 cm. Pre zvislé časti potrubia je priemer asi 11 cm a pre vodorovné časti potrubia postačuje priemer 7,5 cm. Pripojenie k hlavnému kanalizačnému potrubiu sa vykonáva potrubím väčšieho priemeru, zvyčajne 15 cm - 20 cm. V rodinných domoch sa používajú dimenzie rúr DN 110, DN 125 a DN 160. Zvyčajné dĺžky potrubí začínajú pri 500 mm a siahajú až do 3 000, prípadne 5 000 mm.
Ak chceme domový kanál vyrobiť alebo opraviť svojpomocne, veľmi vhodné sú systémy zasúvacích rúr. Na všetky potrubia pod pivnicou a v zemi potrebujeme základné kanálové potrubie. Vyrába sa z tvrdého polyvinylchloridu (PVC) alebo z ekologickejšieho polypropylénu (PP). Ako podzemné potrubia, pod pivnicou v zemi, slúžia takzvané KG rúry (plastové podzemné potrubia). Tiež sa označujú ako PVC kanalizačné rúry a sú väčšinou oranžovo-hnedej farby.
Na odvádzanie odpadovej vody z umývačky riadu alebo práčky, ktorá môže byť veľmi horúca, sa musia používať vysokoteplotné rúry (HT rúry). Spravidla sa používajú PP rúry (polypropylénové) alebo PVC rúry. Tie rozoznáte podľa ich sivej farby.
Inštalácia Odtokových Potrubí a Dôležité Pravidlá
Odtokové potrubia zabezpečujú, že sa použitá voda rýchlo a jednoducho dostane do kanalizačného systému. Ak odtok nie je dostatočne dimenzovaný, ľahko sa upchá. Preto musia mať odtokové rúry podľa normy DIN 1986 určitý minimálny priemer (menovitá šírka DN) v závislosti od sanitárneho objektu. Pri umývadle je to napríklad 40 mm, pri vani, sprche, dreze, umývačke riadu ako aj práčke so zaťažením do 6 kg minimálne 50 mm a pri WC so splachovaním s 9-litrovým objemom minimálne 100 mm.
Vďaka ich nízkej hmotnosti a jednoduchej montáži pomocou násuvných hrdiel sa plastové potrubia na odvádzanie odpadovej vody inštalujú ľahšie než medené potrubia na pitnú vodu. Montujú sa do potrubných šácht v stene alebo ako nadomietková inštalácia. V prípade montáže do nosných stien sa vyžaduje statická skúška.
Všetky rúry vedú k odpadovej rúre: Aby voda neprestávala odtekať a zabránilo sa usadeninám, musia mať odtokové rúry spád. V obytných priestoroch musí byť výškový rozdiel 1 až 2 cm na meter rúry (1 až 2 %). Pri spájaní rúr musí byť zosilnený koniec objímky vždy namierený do smeru, z ktorého prichádza voda. Ešte je treba spomenúť, že sa môžete stretnúť s označením potrubia ako SN4 a SN8 to vyjadruje kruhovú tuhosť rúry. Hovoríme teda, že DN 140 je atyp. Pri všetkých potrubiach odpadovej vody treba dbať na dostatočný spád 1 až 2 cm/m. Aby sme zabránili upchaniu úsekov kanálov, mali by sme sa čo najviac vyhýbať kolenám s uhlom 90°.
Ďalej treba naplánovať dostatočný počet čistiacich kusov - rúr, ktoré majú na vrchnej strane čistiaci otvor. Tiež treba dbať na dimenzie potrubia, pretože pri príliš nízkom priereze potrubia dochádza k obťažujúcemu hluku. Kanalizačné potrubie sa naplní odpadovou vodou a vzniknutý podtlak môže celkom vysať sifóny, čo sa prejavuje kloktaním.
Rúrové spoje sa tvoria zasúvacími hrdlami, v ktorých je vložené krúžkové tesnenie. Konce hrdiel musia byť nasmerované proti smeru tečenia. Pri zastrčení hladkého konca rúry do objímky sa O-krúžok roztiahne a vtlačí na svoje miesto. Základné kanálové potrubia nie sú odolné proti vysokým teplotám, preto ich možno používať len ako zberné a podzemné potrubia.
DIY Inštalácia a Údržba Plastových Potrubí
Jednou z veľkých výhod plastových rúr je, že ich môžeme bez problémov svojpomocne vymeniť. Dajú sa ľahko prirezať pílkou s jemnými zubami (píla na kov, dierovacia píla alebo elektrická chvostová píla) a spojiť s existujúcim potrubím. Ani tesné pripojenie k rúram z iného materiálu nie je problém, ak použijeme zodpovedajúci adaptér. Pri výmene chybnej časti potrubia sa rúra najskôr na mieste poškodenia oddelí aj s trochou „tela“ a vyhotoví sa príslušná kanálová základná rúra. Prefabrikované konce rúr sú skosené (zošikmené), aby sa dali ľahšie vsunúť do objímok. Odpílené rúry môžeme zošikmiť sami pomocou jemného pilníka. Aby v rúre nezostalo nič visieť a nevznikli žiadne vírenia, skosíme pre istotu zľahka aj vnútorné hrany reznej plochy.
PE vs PVC Pipes - Which One Should You Use? | JINQUAN
Špecifiká Dimenzovania Odtokových Rúr
Často sa stretávame s dopytmi zákazníkov, že hľadajú hladkú kanalizačnú rúru DN 100, takýto rozmer sa nevyrába, ide vždy o potrubie DN 110. Tento istý problém sa deje aj s dimenziou 150, respektíve 160; pri tomto rozmere je ešte viac mätúci fakt, že niektorí výrobcovia uvádzajú priamo na konkrétnom produkte DN 150 a iní DN 160. Pri výbere hladkej kanalizácie určenej na odvod splaškov a kalov z domu vedenej v zemi je dobré vedieť, že najčastejšie sa používa rozmer DN 150/160, je to skutočne to najčastejšie pri rodinných domoch. Pozor na potrubie DN 140, je to rúra, ktorá je problematická, teda hlavne jej rozmer, pretože k nej nie sú vyrábané tvarovky v takých uhloch a prevedeniach ako u ostatných bežných rozmeroch do DN 200. Hovoríme teda, že DN 140 je atyp.
| Použitie | Odporúčaný priemer DN (mm) |
|---|---|
| Umývadlo | 40 |
| Vaňa, sprcha, drez, práčka (do 6 kg), umývačka riadu | 50 |
| WC (9 litrové splachovanie) | 100 / 110 |
| Domáca kanalizácia (zvislé časti) | 110 |
| Domáca kanalizácia (vodorovné časti) | 75 |
| Prípojka k hlavnej kanalizácii | 150 - 200 |
| Hladká kanalizácia v zemi (rodinné domy) | 150 / 160 |
Revízne Šachty a Spätné Klapky

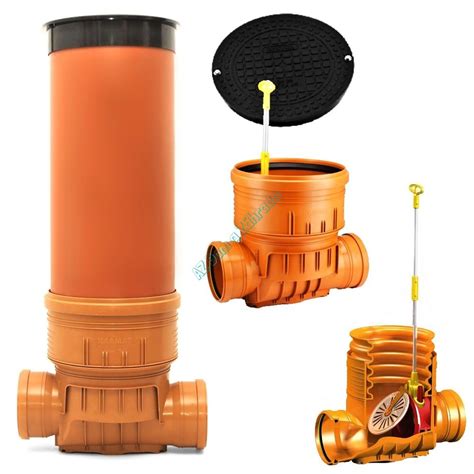

Pri výstavbe kanalizácie je dnes už samozrejmosťou používať napríklad revízne šachty/šachtišky, ktoré uľahčujú, pri kontrole alebo probléme prístup do kanalizačnej sústavy. Tieto šachty sa pre domácich stavebníkov najčastejšie dodávajú v rozmere DN 150/160 a DN 200, dno šachty môže byť priame alebo sútokové, kde viete napojiť až 3 sútoky a pokračovať ďalej jedným. Priemer, teda DN revíznej šachty je 300mm a 400mm. Výška šachty je samozrejme u každého individuálna, preto sú vyrábané a dodávané podľa jednotlivých potrieb zákazníka na výšku od 50cm až do 6m. Poklop na takúto šachtu je plastový, ktorý znesie zaťaženie do 2000kg, je teda pochôdzny a nemôže po ňom prejsť osobné auto.
Pri stavbe kanalizácie je dobré sa zamyslieť aj nad tým, či budem potrebovať spätnú klapku. Spätná klapka zabraňuje spätnému chodu média a pachu v potrubí, alebo hlodavcom, aby sa nedostali do obydlia. Zväčša sa spätnú klapku odporúča zabudovať, pretože v nákladoch nákupu to nie je veľká položka a môže zabrániť znehodnoteniu veľkej časti majetku, alebo predísť škodám a nepríjemnostiam. Takáto spätná klapka môže slúžiť aj ako čistiaca tvarovka, vtedy je dobré, ak sa osadí do šachty, do ktorej je možný vstup. Všetky šachty o ktorých sme tu hovorili sa vyrábajú podľa špecifikácie zákazníkov, pričom vôbec nejde o atypické rozmery, to znamená, že aj ceny týchto výrobkov, šácht sú štandardné a nepotrebujú sa opätovne naceňovať pre každého zvlášť.
Ceny Kanalizačných Rúr
Ceny kanalizačných rúr, samozrejme, závisia od materiálu, z ktorého sú vyrobené, dĺžky, priemeru, výrobcu a ďalších mechanických a chemických charakteristík. Ceny plastových rúr (PVC rúry) majú úplne inú cenu ako rúry betónové, preto je najlepšie presne vedieť, aký materiál potrebujete, tiež zistiť, ktorý dodávateľ, zhotoviteľ, resp. vodár je najvýhodnejší.
Vodovodné Potrubia: Prehľad
Keď sa chceme osprchovať, okúpať, niečo si uvariť alebo sa napiť, jednoducho otočíme kohútik, z ktorého okamžite potečie čistá, nezávadná voda. Aby toto bolo zaručené aj po inštalácii nových vodovodných potrubí, je potrebné dodržiavať určité predpisy. K nim patria nariadenie o pitnej vode, nariadenie o úspore energie a rôzne smernice DIN. Zodpovednosť vlastníka domu vo všeobecnosti začína za hlavným uzatváracím ventilom energetického podniku. Okrem toho je potrebné dbať na to, že rúry musia byť vyrobené z bezpečných materiálov.
Vhodné Materiály Potrubia Pitnej Vody
Prívodné rúry studenej vody, resp. potrubia pitnej vody musia zabezpečiť udržanie tlaku vody. Preto majú menší priemer ako odtokové rúry. Zatiaľ čo sa kedysi používali najmä olovené rúry, dnes sa používajú prívodné potrubia z plastu, ocele alebo medi. Pri inštalačnom materiáli je potrebné zohľadniť účel a kvalitu vody. Všeobecne je vhodný plast, pretože tento materiál má dlhú životnosť a je odolný proti vodnému kameňu. Okrem toho sa ľahko spracúva a je zdraviu neškodný. Neškodnými potrubnými materiálmi pre pitnú vodu sú najmä nehrdzavejúca oceľ, vnútorne pocínovaná meď alebo plast. Čisto medené rúry sa nesmú používať pri pitnej vode s hodnotou pH nižšou ako 7,0, pretože pri kyslej vode sa z potrubia uvoľňuje príliš veľa medi.
Inštalácia Vodovodného Potrubia

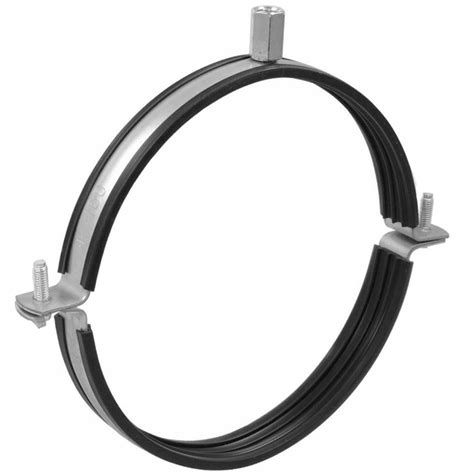

Moderné vodovodné potrubia sa spravidla ukladajú na steny a tam sa pripevňujú napríklad pomocou svoriek (nadomietková inštalácia). Narezané plastové rúry sa jednoducho priskrutkujú pomocou špeciálnych tvaroviek. Vedenia teplej a studenej vody je okrem toho potrebné izolovať. Cieľom je na jednej strane zabezpečiť nezávadnosť pitnej vody a na druhej strane zabrániť energetickým stratám: studená voda by mala zostať studená, teplá voda zas teplá. Nariadenie o pitnej vode sa vzťahuje aj na potrubia pripojené k systému pitnej vody na súkromných odberných miestach v dome aj mimo neho. Tak by sa malo zabrániť napríklad tomu, aby voda dlhší čas stála v potrubí (stagnácia), pretože stojaca voda, ktorá sa zahrieva, poskytuje ideálne prostredie pre škodlivé mikroorganizmy. Z tohto dôvodu by vo vedeniach studenej vody nemala teplota vody prekročiť 25 °C a vo vedeniach teplej vody by nemala byť nižšia ako 55 °C.
