Komplexný sprievodca vetracími potrubiami a systémami

Kvalita vzduchu v miestnosti má priamy vplyv na ľudí v nej, pretože svojou činnosťou a dýchaním uvoľňujú teplo, pot, spotrebúvajú kyslík a iné, čím prispievajú k znižovaniu jeho kvality. Aby sme v akomkoľvek prostredí udržali kvalitné ovzdušie, musíme zabezpečiť výmenu znehodnoteného vzduchu za čerstvý. Prirodzené vetranie sa realizuje zvyčajne otvárateľnými oknami alebo prirodzenou infiltráciou. Avšak pre zabezpečenie optimálnej kvality vzduchu je často nevyhnutné použiť mechanické vetranie, ktoré zahŕňa inštaláciu vhodných ventilačných systémov a ventilátorov. Dobré vetracie kanály sa oceňujú pre maximálnu tesnosť, vytváranie minimálneho hluku počas používania, dostatočnú priestrannosť, v ktorej vzduchové hmoty nestagnujú, tepelnú izoláciu materiálov, ktorá umožňuje neovplyvňovať teplotu v priestoroch a schopnosť kombinovať s interiérom.

Princípy vetrania

Existujú tri základné metódy výmeny vzduchu pomocou ventilátorov:

• Systém odsávania vzduchu: Je najpoužívanejšou a najekonomickejšou metódou. Používa sa najmä tam, kde vzduch obsahuje škodliviny, ktoré nechceme dostať do okolitých priestorov (kúpeľne, kuchyne, fajčiarne, WC a pod.). Znehodnotený vzduch z miestnosti je odsávaný do vonkajšieho prostredia a nahradzovaný čerstvým vzduchom. Pre zvýšenie efektivity systému je vhodné umiestniť otvory nasávania oproti bodu odsávania (ventilátoru). Ich plocha by mala byť približne 1,5 až 2-krát väčšia, než je plocha otvoru pre ventilátor. V opačnom prípade nebude zabezpečená požadovaná výmena vzduchu v miestnosti.
• Systém vháňania vzduchu: Predstavuje presný opak odsávania. Vzduch z okolitého prostredia je ventilátorom vháňaný do miestnosti. V miestnosti vznikne pretlak, ktorý zabezpečí vytlačenie prebytočného vzduchu cez dostupné otvory.
• Rovnotlaký ventilačný systém: Vzniká použitím oboch predchádzajúcich metód súčasne a je najúčinnejší. Výkon prívodného a odsávacieho ventilátora nemusí byť celkom rovnaký. Ak chceme v miestnosti dosiahnuť mierny podtlak, zvolíme výkonnejší odsávací ventilátor. Ak chceme dosiahnuť pretlak, použijeme výkonnejší prívodný ventilátor.

Charakteristika potrubí pre ventilačné systémy

Ventilátory pre štvorhranné a kruhové potrubia sú určené pre montáž priamo do potrubia a sú vhodné pre odsávanie vzduchu. Sú regulovateľné a ich plášť je vyrobený z pozinkovaného oceľového plechu. Navonok je rozdiel medzi výrobkami okamžite viditeľný v závislosti od toho, či majú okrúhly alebo obdĺžnikový prierez. Vetranie, ktoré zabezpečuje prívod alebo odvod vzduchu, bez ohľadu na jeho ťah, umožňuje obe konfigurácie potrubia. Konkrétny výber závisí od parametrov miestnosti:

• Pre malé miestnosti s nízkymi stropmi je vhodnejšia obdĺžniková časť.
• Pre veľké obytné a priemyselné priestory s vysokými stropmi je vhodnejšia okrúhla časť.

Ak je v obytnej zóne inštalované obdĺžnikové vetracie potrubie, musí byť dodatočne izolované. Tým sa zníži hluk vznikajúci pri náraze vzduchovej hmoty do prekážok v podobe rohov.

Materiály potrubí

Na výrobu vzduchovodov sa používajú rôzne materiály, ktoré im dodávajú špecifické funkčné vlastnosti.

Plastové rúry a ich vlastnosti

Plastové rúry sú čoraz populárnejšie vďaka svojej nízkej cene, absolútnej tesnosti, nízkej hlučnosti, šetrnosti k životnému prostrediu a bezpečnosti pre ľudí.

• Plasty, PVC: Odlišujú sa najnižšou cenou, sú tesné, nehlučné, ekologické a bezpečné. Montáž je možná len pri teplotách neprevyšujúcich 160 °C.
• Polyetylén: Majú antistatické vlastnosti, ochranu pred UV žiarením a vysokú pevnosť. Odolávajú mrazom do -40 °C a vysokým teplotám do +80 °C.
• Polypropylén: Sú odolné proti opotrebovaniu, dobre fungujú pri vysokej vlhkosti a agresívnom prostredí, a sú odolné voči horeniu. Nevhodné pre nízke teploty, pretože krehnú.
• Polyuretán: Veľmi flexibilné, poskytujú tiché vetranie, znášajú ohrev až do 280 °C bez uvoľňovania škodlivých látok. Sú drahšie.
• Fluoroplast: Vyznačuje sa super pevnosťou. Rúry je možné inštalovať v miestnostiach s teplotami od -40 °C do +140 °C a sú odolné voči agresívnemu prostrediu.

Kovové ventilačné potrubia

Kov je tradičný materiál používaný na vzduchové potrubia. Kovové výrobky sa vyznačujú pevnosťou a spoľahlivosťou, dobrou aerodynamikou a hygienickou bezpečnosťou.

• Pozinkovaná oceľ (Cink Steel): Hrúbka od 0,5 mm do 1,2 mm. Teplotný rozsah od -40 °C do +80 °C. Odolné voči korózii, vhodné do vlhkého prostredia, neodporúča sa v agresívnom prostredí.
• Nerezová oceľ: Hrúbka od 1 do 5 mm. Teplotný rozsah od -40 °C do +500 °C. Vhodné pre priemyselnú výrobu a agresívne prostredie.
• Čierna oceľ: Hrúbka 1,2 - 1,5 mm. Teplotný rozsah od -40 °C do +800 °C. Mimoriadne odolné a ohňovzdorné.
• Hliník: Obvykle sa používa hliníková fólia s hrúbkou 0,55 mm. Teplotný rozsah od -40 °C do +130 °C. Vyznačujú sa flexibilitou, ľahkosťou, antistatickými a antikoróznymi vlastnosťami.

Kovové potrubia sa vyrábajú dvoma spôsobmi:

• Rovný šev: Vyrobené z oceľových plechov, ktoré sa zvinú a spoja zvarovým švom alebo zámkom.
• Špirálová výplň: Používa sa kovový pás, ktorý sa zvinie do špirály. Tento spôsob výroby je lacnejší.

Izolované vetracie potrubia

Na zvýšenie odolnosti proti opotrebovaniu sú vetracie vzduchové kanály s priemerom od 102 mm do 506 mm podrobené dodatočnej izolácii. Izolácia chráni hlavu izolovaného potrubia v zime a poskytuje dodatočnú zvukovú izoláciu.

Textilné vetracie potrubia

Textilné vzduchové kanály sú ľahké a pohodlné, ľahko sa inštalujú alebo čistia. Majú antibakteriálne vlastnosti, sú trvácne, odolné voči vlhkosti alebo chemickým výparom a dobre fungujú pri teplotách od -40 °C do +280 °C. Ďalšou výhodou je ich dekoratívnosť a rozmanitosť farieb.

Ako vypočítať požadovaný priemer ventilačných potrubí

Pri výbere vzduchového potrubia na vetranie je potrebné zvážiť, aké objemy vzduchu ním musia prechádzať. To pomôže vypočítať požadovaný priemer, čo umožní vzduchu voľne sa pohybovať bez vytvárania stagnácie.

Algoritmus výpočtu

1. Určenie objemu miestnosti (V_miestnosti): Plocha miestnosti vynásobená jej výškou.
2. Určenie požadovaného množstva vzduchu za 1 hodinu (n): Podľa špeciálnych SNIP noriem:
   • Obytné časti: 3 m³ na 1 m².
   • Kuchyne: od 60 do 90 (s plynovým sporákom so 4 horákmi) m³ za hodinu.
   • Kúpeľňa, WC: 25 m³, kombinovaná kúpeľňa: 50 m³ za hodinu.
3. Výpočet výmenného kurzu vzduchu (O): O = n * V_miestnosti.
4. Určenie priemeru: Pomocou špeciálnej schémy alebo programov.

Vlastnosti inštalácie ventilačných potrubí

Vzduchové potrubie môžete nainštalovať sami, nevyžaduje špeciálne školenie.

Tipy na inštaláciu potrubia

• Predmontujte ho v interiéri, vytvorte požadovanú konfiguráciu a určte najvhodnejšie miesto na montáž.
• Pružné vzduchové potrubie musí byť špeciálne natiahnuté, aby sa zabránilo previsnutiu.
• Odstráňte prebytok vykonaním konečných výpočtov s prihliadnutím na zvolené miesto montáže.
• Pre spoľahlivé utesnenie ošetrite všetky spoje tmelom pred ich pripojením.
• Na montáž použite konzoly.

Špecifické typy ventilátorov a ventilačných systémov

Vzduchový výkon ventilátora (množstvo vzduchu v m³/h, ktoré je ventilátor schopný vymeniť) je jeho základným parametrom. Ďalším parametrom je externý statický tlak v Pa. Tento parameter je dôležitý hlavne u ventilátorov, ktoré sú napojené na vzduchotechnické potrubie. Obidva tieto parametre sú navzájom prepojené a udávajú tlakovo-výkonovú charakteristiku ventilátora. Táto krivka je dôležitá pri návrhu ventilátorov, ktoré sú napojené na potrubie, kde ventilátor musí prekonať tlakovú stratu potrubia. Pri návrhu je potrebné zohľadniť prostredie, v ktorom bude ventilátor pracovať. Podľa prostredia je potrebné vybrať ventilátor s potrebným krytím. Pre vlhké prostredie (kúpeľne, bazény a pod.) je potrebné krytie IPX4. Ďalším krokom je voľba konkrétneho typu ventilátora, podľa potreby jeho využitia:

Typy ventilátorov a ich využitie

• Axiálne ventilátory: Slúžia na priamy výfuk cez stenu alebo krátke potrubie (dĺžka max. 3 m). Vyrábajú sa ako stenové alebo okenné.
• Radiálne ventilátory: Používajú sa pre napojenie na dlhšie vzduchotechnické potrubie, nakoľko majú vyšší statický tlak.
• Potrubné ventilátory: Používajú sa obvykle pre vyššie vzduchové výkony.

Ak bude ventilátor v prevádzke len občas, stačí použiť ventilátor s klznými ložiskami. Pre dlhodobú a intenzívnu prevádzku sú vhodnejšie ventilátory s guľôčkovými ložiskami.

Spoločnosť VORTICE, s viac ako 50-ročnou tradíciou vo výrobe vetracej techniky, ponúka kvalitné produkty s vynikajúcim pomerom ceny a výkonu, dlhou životnosťou a estetickým dizajnom. Medzi ich produkty patria:

• Rad PUNTO: Axiálne ventilátory vhodné do kúpeľní, sociálnych zariadení, kuchyniek a pod., určené na priame odsávanie cez stenu alebo do krátkeho potrubia (max. 3 m). Majú krytie IPX4 a dvojitú elektrickú izoláciu.
• Rad VARIO: Axiálne ventilátory s mimoriadne nízkou hlučnosťou určené pre vetranie väčších miestností. Možnosť reverzného chodu umožňuje ich použitie na prívod a odvod vzduchu.
• Radiálne ventilátory VORT PRESS, ARIETT a QUADRO: Určené pre napojenie na dlhšie potrubie a vhodné pre nepretržitú ventiláciu malých aj väčších miestností. K dispozícii sú modely na povrchovú montáž na stenu alebo strop, ako aj na zapustenú montáž.
• Potrubné ventilátory (LINEO, CA, CA VO a VMC Ariant): Pokrývajú rozsah dimenzií kruhového potrubia od priemeru ø 100 mm do ø 315 mm a vzduchový výkon od 150 do 2 300 m³/h. Používajú sa pre vetranie väčších miestností (jedálne, kuchyne, šatne, obchody, sociálne zariadenia a pod.).
• Ľahké priemyselné ventilátory (E, MP, MPC, C, TR, TR-ED, Tirracamino): Určené pre použitie v priemyselnej a komerčnej sfére. Majú asynchrónne motory a uzavreté guľôčkové ložiská s trvalou náplňou maziva, čo výrazne predlžuje dobu ich bezporuchového chodu.

Ventilačné potrubné systémy Protan

Protan je jedným z popredných svetových výrobcov ventilačných potrubných systémov a dodávok pre bane a tunely. Ich riešenia vychádzajú z dlhoročných skúseností v oblasti aerodynamiky a rozsiahleho vývoja produktov. Tkanina je špeciálne upravená pre maximálnu pevnosť a odolnosť voči poškodeniu. Ventilačné potrubia majú dĺžku od 10 do 200 metrov a sú navrhnuté s ohľadom na bezpečnosť a funkčnosť. Spojenia potrubí sú riešené pomocou kvalitných suchých zipsov a bežných zipsov. Protan je jedinou spoločnosťou na svete, ktorá integruje celý výrobný proces. Týmto spôsobom dokážu dodávať rúry s priemerom od 200 mm do nad 3000 mm vo všetkých požadovaných dĺžkach.

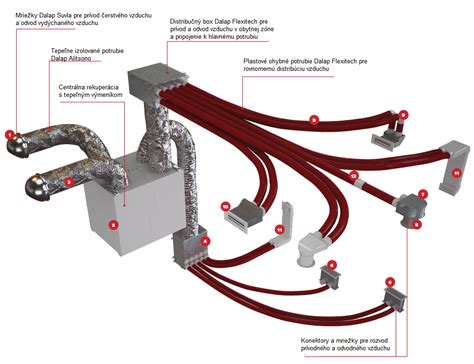

Ďalšie ventilačné prvky

V ponuke sú aj kompletné ventilačné sady na inštaláciu do steny, vetracie ploché kanály s rozmermi 204x60 mm, ako aj flexibilné hliníkové vetracie potrubia FLEXTUBE s rôznymi priemermi (d80 mm až d315 mm) a dĺžkami, ktoré umožňujú jednoduchú montáž a ľubovoľné uhly napojenia. K dispozícii sú aj zosilnené hliníkové flexi vetracie potrubia pre náročnejšie aplikácie.

Dôležitosť vetracích hlavíc a ich čistenie

V bytových domoch zohráva kľúčovú úlohu vetracia hlavica na stene, ktorá je často prehliadaným, no mimoriadne dôležitým prvkom celého systému. Jej úlohou nie je len zabezpečiť odvod odpadových plynov, ale aj predchádzať nepríjemným problémom, ako sú tepelné straty, vznik podtlaku v potrubí či nežiaduce pachy.

Vetvacia hlavica: Viac než len kryt potrubia

Základnou funkciou každej vetracej hlavice je chrániť vnútro potrubia pred vniknutím dažďa, snehu, lístia a iných nečistôt. Niektoré typy hlavíc, ako napríklad rotačné turbíny, aktívne prispievajú k zlepšeniu odvetrania tým, že využívajú silu vetra na zvýšenie odťahovej kapacity. Jednou z kľúčových funkcií špecializovaných vetracích hlavíc, ako je napríklad hlavica ERV (Energy Recovery Ventilator) od spoločnosti Geberit, je zabrániť vzniku podtlaku v kanalizačnom potrubí. Energeticky úsporné vetracie hlavice, ktoré umožňujú kontrolované odvetranie iba pri potrebe kompenzácie tlaku, výrazne prispievajú k zníženiu týchto tepelných strát.

Špecifické typy vetracích hlavíc a ich vlastnosti

• Ventilačná hlavica ERV (Geberit): Umiestnená na konci vetracieho potrubia ústiaceho nad strechu. Ventil je vybavený klapkami so silikónovými membránami, ktoré sa dokážu otvárať v oboch smeroch. Spoľahlivo rieši problém nepríjemných zápachov na zelených strechách a strešných terasách.
• HT vetracia hlavica (Plast Brno): Vyrobená z polypropylénu PP, UV stabilná. Chráni pred vysatím vody zo sifónov a vniknutím plynov z kanalizácie do vnútorných priestorov.
• Rotačné hlavice ROTOLINE: Využívajú silu vetra na zvýšenie odvádzacej kapacity. Ich unikátny dizajn zabezpečuje efektívne odvádzanie vzduchu aj pri slabom vetre.

Dôležitosť čistenia a dezinfekcie vetracieho potrubia

Zanesené vetracie šachty a potrubia sa stávajú rajom pre prach, roztoče, plesne a baktérie, ktoré sa následne šíria do obytných priestorov. Toto znečistenie môže viesť k rôznym zdravotným problémom. Profesionálne čistenie a dezinfekcia vetracieho potrubia zabezpečuje zdravšie a bezpečnejšie bývanie. Počas tzv. suchého čistenia rotačnými kefami nesteká voda po stenách potrubia a nečistoty sú okamžite odsávané vysokovýkonným ventilátorom. Metóda čistenia tryskovou hmlou je mimoriadne účinná pri odstraňovaní aj tých najjemnejších častíc a dezinfekcii celého systému.

Výber správnej vetracej hlavice

Výber správnej vetracej hlavice závisí od viacerých faktorov:

• Typ systému: Je hlavica určená pre kanalizačný systém, vetranie podstrešných priestorov, alebo iné aplikácie?
• Priemer potrubia: Hlavice sú dostupné v rôznych priemeroch, napríklad 110 mm pre kanalizačné systémy.
• Materiál a odolnosť: Odolnosť voči UV žiareniu, chemikáliám, nízkym a vysokým teplotám je dôležitá pre dlhú životnosť.
• Funkčnosť: Potrebujete hlavicu s aktívnym vetraním (rotačná turbína), alebo s funkciou kompenzácie tlaku (ERV)?
• Typ strešnej krytiny: Niektoré hlavice sú univerzálne, iné vyžadujú špecifický podstavec pre montáž.

Pre kanalizačné vetranie sú predpísané minimálne rozmery a výška nad strechou. Investícia do kvalitného vetracieho systému a jeho pravidelnej údržby sa vždy oplatí.
