Odkvapový systém je jedným z najdôležitejších prvkov strechy, či už z funkčného, alebo z estetického hľadiska. Slúži na odvedenie dažďovej vody zo strechy, čím chráni budovu pred zatečením vody a poškodením konštrukcie. Pri stavbe či rekonštrukcii je potrebné navrhnúť a vybrať ten správny odkvapový systém. Hoci sa môžu javiť ako nenápadné, sú dôležitou a funkčnou súčasťou rodinného domu.
Súčasťou odkvapového systému sú nielen odkvapové žľaby, ale aj zvody a ďalšie príslušenstvo. Jednotlivé prvky odvodňovacieho systému sa vyrábajú lisovaním a ohýbaním. Na trhu sú dostupné rôzne odkvapové systémy, líšiace sa z perspektívy tvaru aj materiálu. Tradičným a všeobecne najrozšírenejším variantom sú kovové odkvapy, ktoré sa vyznačujú predovšetkým dlhou životnosťou. Medzi najčastejšie používané materiály patria pozinkovaný, hliníkový, medený či titánzinkový plech, ale nájdete aj plastové odkvapové žľaby.
Typy zvodových systémov a ich charakteristiky
Pri nákupe stojí investor pred otázkou týkajúcou sa nielen polohy a tvaru zvodového systému, ale aj použitého materiálu. Podľa toho sa odvíja cena, životnosť a údržba celého odvodňovacieho systému. Odvodňovacie systémy môžeme rozdeliť na dve veľké skupiny: plastové a kovové.

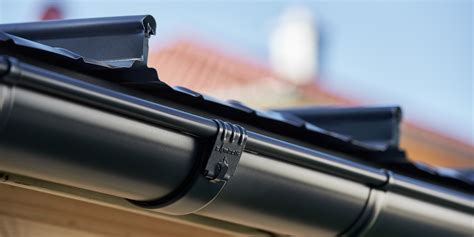

Plastové zvodové systémy
Plastové zvodové systémy sa používajú v menšom meradle. Ich výhodou je jednoduchá montáž a nižšia váha oproti kovovým systémom. Životnosť plastových systémov závisí hlavne od množstva použitých stabilizátorov proti UV žiareniu, ktoré rapídne znižuje životnosť výrobkov z plastu. Niektorí výrobcovia poskytujú záruku len 2 roky. Patrične tak po veľmi krátkom čase tieto zvodové systémy menia farbu a praskajú. Pri systémoch, kde je použité dostatočné množstvo stabilizátorov, sa predlžuje záručná doba, ako aj ich životnosť, a pohybuje sa niekde na úrovni 25 rokov. Oproti kovovým odkvapom sú ale ľahšie, čo znižuje ich odolnosť voči nadmernému zaťaženiu.
Kovové zvodové systémy
Kovové zvodové systémy môžu byť vyhotovené z množstva materiálov s rôznou hrúbkou a povrchovou úpravou.
Pozinkovaný plech
Jednou z najbežnejších variant je pozinkovaný plech. Základom tohto odkvapového systému je kvalitná oceľ, na ktorú je galvanicky nanesená vrstva zinku. Tieto sú relatívne lacným a odolným variantom, ale ich prevádzka je spojená s nutnou údržbou. Životnosť pozinkovaného systému bez ochranných náterov je v závislosti od miesta použitia a hlavne spôsobu realizácie od 7 do 20 rokov. Systém sa spravidla upravuje nátermi, ktorými možno jeho životnosť značne predĺžiť. Odkvapové systémy vyrobené z pozinkovanej ocele sú veľmi populárne. Jednotlivé prvky takéhoto systému sa vyrábajú s využitím moderných strojov, čo im dáva opakovateľnosť - kompatibilitu - možnosti vzájomného nastavenia. Plechy používané na výrobu takýchto systémov majú hrúbku 0,5 - 0,7 mm, zatiaľ čo zinková vrstva by mala mať hustotu 275 g/m2. Vstupnou surovinou je žiarovo pozinkovaný plech akosti DX 53 a ďalšími povrchovými úpravami, ktoré pozostávajú z pasivácie, základného povlaku a polyesteru HB SK 50 μm obojstranne.

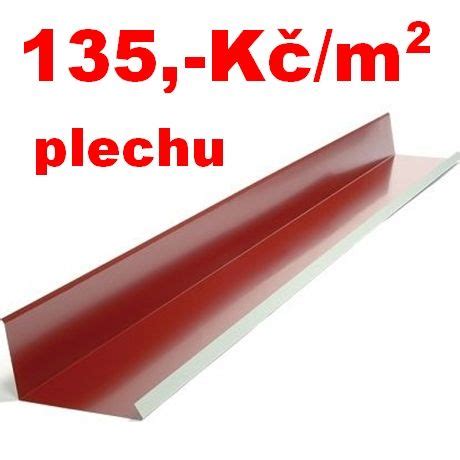

Farebný pozinkovaný plech
Oveľa lepšou voľbou je zvodový systém vyrábaný z farebných pozinkovaných plechov. Základom odvodňovacieho systému je oceľový žiarovo pozinkovaný plech s obojstrannou ochrannou a farebnou vrstvou. Zvyčajne ju tvorí náter z polyestru (PES) alebo polyuretánu (PUR). Tento systém sa radí k bezúdržbovým. Životnosť farbených pozinkovaných výrobkov je v rozmedzí 20 až 40 rokov, pričom kvalitní výrobcovia poskytujú záruku 15 rokov. Na trhu však nájdete aj výrobky so zárukou 30 rokov. Tieto odkvapové systémy sú schopné dlhodobo odolávať náročným podmienkam striedania štyroch ročných období - slnečnému žiareniu, dažďu, snehu, ľadu a pod.
Aluzinkový plech
V ponuke je aj zvodový systém vyrábaný z aluzinkového plechu. ALUZINOK je plech s oceľovým jadrom, na ktorý je žiarovo obojstranne nanesená vrstva tzv. ALUZINKU o celkovej hmotnosti 185 g/m², ktorá je výnimočne odolná voči poveternostným vplyvom. Táto vrstva kovového povlaku obsahuje 55 % hliníka, 43,4 % zinku a 1,6 % kremíka. Naviac je uvedený plech pokrytý ďalšou vrstvou laku SPT. Daná zliatina vytvára na povrchu unikátnu dekoráciu strieborného kvetu. Zlučuje v sebe ochranné vlastnosti zinku a stabilitu hliníka. Napriek vysokej kvalite použitého materiálu je cena výsledného zvodového systému mimoriadne priaznivá a prakticky sa približuje k cene zvodových systémov vyrábaných z pozinkovaných plechov avšak bez nutnosti tak náročnej ďalšej údržby.
Hliníkový plech
Ešte lepšou alternatívou je zvodový systém vyrábaný z hliníkových farebných plechov. Tiež ho radíme k bezúdržbovým. Životnosť upraveného hliníkového plechu je 50 až 70 rokov. Sú odolné proti korózii a bez väčších nárokov na údržbu. Vyrábajú sa v mnohých farebných odtieňoch a ľahko sa inštalujú vďaka ľahkej konštrukcii. Materiál je však mäkší, čo prináša určité obmedzenia pri montáži.
Medený plech
Tradičný materiál používaný na našom území je meď. Na zvodové systémy sa používa zliatina medi a zinku. Vďaka svojim vynikajúcim vlastnostiam sa na strešné klampiarske konštrukcie používa od nepamäti. Klampiarske prvky z medeného plechu sa ľahko spracúvajú. Meď patrí medzi bezúdržbové materiály. Výrobky z medi nepotrebujú žiadnu povrchovú úpravu, vďaka vrstve oxidov medi, ktorá sa vytvára na povrchu. Životnosť medených odkvapov je 60 až 90 rokov. Medzi najkvalitnejšie, ale aj najdrahšie materiály patrí meď. Ich vzhľad sa ale časom mení vinou poveternostných podmienok, kedy povrch časom zoxiduje najprv do čiernej a potom do zelenkastej farby. Odolnosť a vlastnosti medi pritom zostanú úplne zachované.
Titánzinkový plech
V posledných dvadsiatich rokoch sa u nás začal v strešných konštrukciách používať aj titánzinkový plech. Je to jednovrstvový kov, zliatina zinku, medi a titánu, na ktorom sa pôsobením počasia vytvára patina, ktorá zabraňuje ďalšej degradácii plechu. Vďaka tomu sa životnosť pohybuje v rozmedzí 80 až 100 rokov. Jednotlivé prvky možno navzájom spájkovať i nitovať. Nevýhodou titánzinku je jeho horšia spracovateľnosť pri nízkych teplotách. Vyrába sa v klasickom lesklom, modrošedom alebo bridlicovošedom vyhotovení.
Údržba a nátery pozinkovaného plechu
Či už ide o odkvap, alebo strešnú krytinu, pozinkovaný plech je výborný materiál, pri ktorom oceňujeme jeho relatívne nízku cenu, ohybnosť, stálosť a trvanlivosť. Galvanizovanie oceľového plechu a teda pozinkovanie mu dáva povrch, ktorý nemá dostatočnú priľnavosť farieb.
Nový verzus zoxidovaný pozinkovaný plech
Nový pozinkovaný plech je čerstvo nasadený plech, alebo plechové prvky, prípadne odkvap. Chápeme ho ako nový. Ak natierame nový pozinkovaný plech farbou, rátajme s tým, že sa farba bude odlupovať a bude to vyzerať nevzhľadne. Na niektorých miestach sa môže držať viac, inde vôbec. Zoxidovaný pozinkovaný plech je plech, ktorý je vystavený dažďu, Slnku, vetru a kolísaniu teplôt. Zoxidovaný plech naberie určitú patinu, ale hlavne už nemá ten povrch taký bezchybný od výroby. Stratil „mastnotu“ a jeho horná vrstva je už narušená. Strechu a odkvap natierame až po roku, alebo dvoch. Vstupná surovina je žiarovo pozinkovaný plech akosti DX 53 a ďalšími povrchovými úpravami, ktoré pozostávajú z pasivácie, základného povlaku a polyesteru HB SK 50 μm obojstranne.
Ako natrieť pozinkovanú oceľ
Postup pri natieraní
Dnes je na trhu niekoľko farieb, ktoré sú určené na pozinkovaný plech. Názov na plechovkách od farby je často jasne definovaný ako náter na pozinkovaný plech. Pred náterom takejto farby je vhodné úplné očistenie odkvapu a strechy od nečistôt, prachu alebo prípadnej výrobnej mastnoty. Odporúčané je riedidlo 6000 a nižšia teplota, prípadne práca skoro ráno pri ochladení. Práca pri horúcom Slnku a na rozpálenom plechu je najhoršou možnou kombináciou. Riedidlo veľmi rýchlo vyprchá a schne. Samotná farba pri vysokej teplote plechu nedrží a neprirodzene schne. Zvárané, rezané a obrusované plochy nezaškodí pokryť vrstvou zinku. Dnes je pozinkovanie ocele možné aj cez spreje.
Komponenty odkvapového systému z pozinkovaného plechu
Odkvapový systém zahŕňa odkvapové žľaby, zvodové rúry, kotvy, držiaky a ďalšie príslušenstvo, potrebné na správne fungovanie systému. Odkvapový systém z pozinkovaného plechu je ideálnym riešením pre efektívny odvod vody zo strechy. V tomto prípade sa zameriavame na zvody a žľaby s kruhovým priemerom 250 mm, ktoré sú vyrobené z kvalitnej pozinkovanej ocele. Tento materiál zaručuje vysokú odolnosť voči mechanickému poškodeniu, poveternostným vplyvom a korózii, čo sa premieta do dlhej životnosti celého systému.
Žľaby
Žľaby sú azda najvnímanejšou časťou odkvapového systému. Umiestňujú sa pozdĺž hrany strechy a zachytávajú dažďovú vodu, ktorá steká zo strechy. Môžu mať polkruhový alebo hranatý tvar. Na Slovensku sa najčastejšie používajú žľaby polkruhového tvaru. Výnimkou nie sú ani hranaté žľaby, tie však majú mierne kratšiu životnosť, pretože vo vnútorných kútoch žľabov sa zadržiava nečistota, ktorá zostáva dlhšie prevlhnutá. V ponuke nájdete pozinkovaný žľab s čelom o rozmere 250x2000 mm s priemerom 120 mm. Okrem toho je k dispozícii aj polkruhový odkvapový žľab 250x2000mm s priemerom 120 mm.
Kotlíky
Pre správne napojenie žľabov na zvody slúži žľabový kotlík. Kotlík žľabový 250/100 mm s priemerom 120 mm je určený na napojenie strešných zvodov na odkvapový systém. Estetické prepojenie žľabu a odpadovej rúry zabezpečujú kotlíky, ktoré (vzhľadom na ich kónický tvar) majú schopnosť zadržať väčšie množstvo vody a zároveň usmernia tok vody v odpadovej rúre a napomáhajú k jej rýchlejšiemu odtoku. Odkvapový kotlík sa montuje v mieste, kde sa spája žľab a zvodové potrubie. Veľkosť odkvapového kotlíka je určená vždy pre konkrétnu veľkosť žľabu a zvodu. Odporúčame mať na každých 15 m dĺžky žľabu umiestnený jeden zvod.
Zvody
Na odvod vody zo žľabov sú určené zvody. V tomto prípade sú k dispozícii zvody a ich príslušenstvo. Napríklad, môžete použiť odkvapovú zvodovú rúru z pozinkovaného plechu s rozmermi 100x1000 mm alebo 100x2000 mm. Na pripevnenie zvodových rúr k stene slúžia objímky. K dispozícii sú objímky k odkvapovej rúre 100 mm a objímky k odkvapovej rúre 120 mm M10. Zvody odvádzajú vodu zo žľabov nadol, do kanalizácie alebo nádrží na zachytávanie dažďovej vody. Fasáda domu nie je vždy rovná a ani zaústenie do kanalizácie neleží vždy priamo pod kotlíkom. Vyrovnať sa s týmito odchýlkami možno pomocou kolien odpadového potrubia.
Kolená a vetvenia
Pre zmenu smeru odvodu vody sa používajú kolená. V ponuke nájdete koleno spodné "V" 80 mm a koleno spodné "V" 100 mm, ktoré sú súčasťou odkvapového systému. Výtokové koleno zabezpečí odtok dažďovej vody na terén. V prípade, že potrebujete spojiť dve zvodové rúry, k dispozícii sú prvky vetvenia. Na spojenie dvoch zvodov z rôznych smerov do jedného slúži prvok vetvenia. Zvodové kolená sa najčastejšie vyrábajú v uhle od 67,5 ° do 72 °.
Revízne zvody a odbočky
Na čistenie a kontrolu treba nainštalovať revízny zvod, predovšetkým na dlhších úsekoch. K dispozícii je aj revízny zvod umožňujúci kontrolu a čistenie, predovšetkým dlhších zvodov. Záhradkári, ktorí chcú zhromažďovať zrážkové vody v sudoch, určite využijú odbočky zvodov do suda. Ďalšou možnosťou sú chrliče, ktoré vďaka výklopke primárne fungujú ako regulácia pre množstvo vody v hlavnej časti zvodu a umožňujú tak zber dažďovej vody do nádob a nádrží. Pokiaľ sa ale pýtate, ako by sa ešte dalo ďalej nakladať s dažďovou vodou, tak k tomu sú presne gajgre. V podstate sa jedná o spojovací prvok medzi zvodom a kanalizačným potrubím, ktorý má za úlohu zachytenie nečistôt a následný odvod vody do kanalizačného systému.
Tabuľka dostupných komponentov
Nižšie je uvedená tabuľka s niektorými dostupnými komponentmi:
| Názov produktu | Materiál | Cena (s DPH) | Dostupnosť |
|---|---|---|---|
| Koleno spodné "V" 80 mm | Pozinkovaná oceľ | 4,12 € | > 5 ks |
| Koleno spodné "V" 100 mm | Pozinkovaná oceľ | 5,92 € | > 5 ks |
| Rúra odkvapová 100x2000 mm | Pozinkovaný plech | 7,67 € | > 5 ks |
| Žľab odkvapový s čelom 250x2000 mm | Pozinkovaný plech | 15,02 € | > 5 ks |
| Čelo pozinkované žľabové 250 mm | Pozinkovaná oceľ | 6,05 € | > 5 ks |
| Kotlík žľabový 250/100 mm | Pozinkovaná oceľ | 7,89 € | > 5 ks |
| Objímka k odkvapovej rúre 100 mm | Pozinkovaná oceľ | 2,01 € | > 5 ks |
Montáž odkvapového systému z pozinkovaného plechu
Pre správnu funkčnosť a dlhú životnosť odkvapového systému je dôležité zvoliť kvalitné materiály a dodržať správny postup montáže. Pozinkované zvody a žľaby s priemerom 250 mm predstavujú spoľahlivé riešenie pre ochranu vašej strechy a fasády pred škodlivými účinkami dažďovej vody. Odkvapy sa dodávajú vo viacerých rozmerových sériách.
Výpočet rozmerov
Pri výbere odkvapového systému je dôležité zvážiť nielen priemer žľabov a zvodov, ale aj celkovú kapacitu systému, ktorá musí zodpovedať veľkosti strešnej plochy a intenzite zrážok v danej lokalite. Podľa platnej normy pre dimenzovanie rozmerov žľabov a zvodov platí pravidlo, že na jeden meter štvorcový pôdorysu odvodňovanej plochy strechy sa odporúča 1 cm2 prierezovej plochy žľabu alebo odkvapovej rúry. Zvod s priemerom 100 mm a žľab s rozvinutou šírkou 333 mm by mal postačovať teda na odvodnenie strechy s pôdorysom do 100 m2. Aby odkvapový systém fungoval bez problémov, je dôležité vybrať správnu veľkosť žľabu, ale aj ostatných častí. Pri menšej veľkosti by mohla voda zo žľabu pretekať a spôsobovať škody. Rozmer dažďového zvodu závisí od plochy strechy a množstva zrážok v danom regióne. V prvom rade potrebujete informáciu o množstve zrážok pre oblasť, kde bývate. Ďalej si zistite plochu strechy, ktorú chcete odvodniť. Pri návrhu odkvapového systému berte do úvahy aj sklon strechy a druh strešnej krytiny. Podľa plochy strechy si nájdete v tabuľke vhodnú veľkosť žľabu. Údaje sa môžu mierne líšiť, preto sa riaďte tabuľkou konkrétneho výrobcu. Keď už poznáte potrebnú veľkosť žľabu, od nej odvodíte aj rozmery zvodových rúr a ďalšieho príslušenstva. Pri výbere veľkosti žľabu potrebujete sledovať dva údaje - rozvinutú šírku a priemer žľabu. To je dôležité nielen na správne nadimenzovanie celého systému, ale aj na kúpu ďalších súčastí, čiže zvodových rúr, držiakov či kotiev.
Montáž žľabov
Montáž žľabového systému začína určením polohy žľabového kotlíka. Podľa tej sa potom určuje poloha hákov, ktoré sa upevňujú pomocou skrutiek maximálne 60 cm od seba. Žľab sa k háku pripevňuje nasadením prednej časti na háčik a následným otočným vsunutím. Žľabové háky sú potrebné na ukotvenie žľabu do konštrukcie strechy. Ich tvar a veľkosť závisí od použitých žľabov. Najideálnejším spôsobom, ako správne nainštalovať háky, je ten, kedy si namontujete prvý a posledný hák a natiahnete medzi nimi špagát. Potom namontujete ďalšie háky v línii vytýčenej povrázkom. Háky sa na stavbe poohýbajú podľa požadovaného sklonu a vzdialeností krokiev. Na krov sa upevňujú najčastejšie zvrchu, klincami alebo skrutkami. Ak je to potrebné, vytvorí sa pre háky v debnení lôžko. Háky je možné montovať aj z bočnej strany krokiev. Pre prípad, keď krokvy nie sú prístupné, konštruktéri vyvinuli háky určené pre montáž z čela. Žľaby sa vkladajú do hákov zasunutím návalku do prednej časti hákov a ich poloha sa poistí prihnutím príponky cez zadnú hranu žľabu. Je dôležité dodržať minimálny sklon žľabov smerom ku kotlíku, ktorý je 3 %. Pre pododkvapové žľaby je predpísaný minimálny sklon 1:200, čo je 0,5 % alebo 0,45°. Sklon 1:200 predstavuje prevýšenie o 1 cm na dva metre dĺžky žľabu alebo 0,5 cm na 1 m dĺžky žľabu. Zadný okraj žľabu by mal byť približne o 1 - 2 cm vyššie než predný. Montáž žľabov v príliš malom spáde alebo v opačnom spáde má za následok zadržiavanie vody v nich, presakovanie vlhkosti a rýchlejšiu degradáciu odkvapového systému.
Spájanie žľabov a príslušenstva
Žľaby sa spájajú pomocou špeciálnych spojok. Jednotlivé žľaby sa spájajú optimálne pomocou spojok, ktoré umožňujú dilatáciu. Spojka sa nasadzuje odzadu na miesto spoja dvoch žľabov na zraz a zaistí sa ohnutím zámku. Vodotesnosť sa poistí trvalo pružným tmelom natlačeným medzi lamely tesnenia spojky. Žľaby je možné spájať aj vzájomným zasunutím žľabov do seba v smere toku vody. Podobne sa na systém montujú aj žľabové rohy a kúty. Presah spoja by mal byť 35 mm. Kotlík sa zahákne v zadnej časti a postupným otáčaním sa zaklapne za navalku. Potom sa rovnakým spôsobom nasadí žľabová spojka. Čelo žľabu sa nasadzuje vpredu na navojku a potom sa otáča, pokiaľ sa vzadu nezaklapne. Je vhodné nasadiť ho ešte pred pripevnením žľabu na háky. Na spájanie jednotlivých prvkov odkvapových systémov z pozinkovaného plechu sa spájkovací cín s olovom LC60.
Montáž zvodov
V mieste napojenia odkvapovej rúry na žľab namontujte kotlík. Montáž začnite naznačením oválneho otvoru zaústenia zvodu. Otvor vyrežte alebo vystrihnite nožnicami na plech. Okraje otvoru vyhnite klampiarskymi kliešťami v smere toku vody. Následne namontujte zvody. Ich montáž začnite naznačením polohy zvodu na fasáde a osadením objímok. Ich vzdialenosť nesmie byť väčšia ako 2 metre. Obímky by mali zabezpečovať vzdialenosť rúry od fasády minimálne 20 mm, ktorá je dostatočnou na to, aby sa vo vzniknutej škáre neusádzali nečistoty. Zároveň je to postačujúca vzdialenosť na to, aby od vlhkosti skondenzovanej na povrchu odkvapovej rúry nevlhla fasáda. Pomocou spojky zvodových rúr sa na kotlík pripevnia zvodové rúry. Tieto rúry sa potom každé 2 metre pripevňujú objímkou k stene tak, aby v nich zostal priestor na dilatáciu rúr. Spojenie dvoch zvodových rúr alebo zvodovej rúry a "Y" kusu sa vykonáva pomocou spojky. Následne zmontujte zvodovú rúru s potrebnými tvarovkami. Horný koniec zvodu vsuňte do kotlíka. Rúru osaďte do objímok a uzatvorte ich. V prípade, že je odkvap vzdialený od steny, používajú sa na zvod dve kolená a zvodová rúra.
Dôležité upozornenie pri montáži
Pri rezaní plechov s organickým povlakom nikdy nepoužívajte rozbrusovačku. Pri rezaní týmto nástrojom vznikajú horúce kovové úlomky, ktoré sa natavujú na okolitý plech a znehodnocujú jeho povrch!
Údržba odkvapového systému
Aj napriek tomu, že profesionálne namontovaný odkvapový systém od osvedčeného výrobcu je takmer bezúdržbový, aspoň raz do roka by ste mu mali venovať trocha pozornosti. Zimné obdobie je pre strechu a jej súčasti veľmi náročné, preto práve pred týmto obdobím je vhodné odkvapový systém skontrolovať a vyčistiť. Za celý rok sa v ňom určite nahromadilo dosť nečistôt, ktoré v ňom nemajú čo robiť. Očistite ich buď manuálne pomocou lopatky a metly, alebo použite nadstavec na polievaciu hadicu a žľaby so zvodmi prepláchnite vodou. Pred prácou rebrík prekontrolujte a použite vhodnú obuv. Práce na odkvapovom systéme by ste vždy mali robiť vo dvojici. Nepreceňujte svoje sily. Ak si nie ste istí, obráťte sa na profesionálov.
