Odpadové potrubie v dome možno nie je atraktívnou témou, no jeho kvalitná inštalácia je nevyhnutná pre správne fungovanie domácnosti. Dôležitá je nielen vaša predstava, ale aj bezchybný projekt, profesionálna inštalácia a kvalitné materiály. Ak vás čaká montáž odpadového potrubia v novostavbe, zaiste vás zaujíma, na čo sa pripraviť. Odpady v dome nie sú krátkodobou záležitosťou, preto vždy vyberajte starostlivo a s rozvahou.
Plánovanie a projektová dokumentácia
Pred samotnou realizáciou stavebných prác, a teda aj pred betonážou základovej dosky, je nevyhnutné venovať patričnú pozornosť dôkladnému návrhu a plánovaniu celého systému odpadových vôd. Toto je fáza, kedy sa kladú základy nielen pre stavbu samotnú, ale aj pre funkčnosť a životnosť kanalizačného systému.
Ak žiadate o novú kanalizačnú prípojku, najdôležitejším prvkom pred montážou odpadového potrubia je projektová dokumentácia. Najskôr je potrebné zaslať žiadosť miestnej vodárenskej spoločnosti. Vybavíte ju online, poštou alebo osobne. Lehota, ktorú má vodárenská spoločnosť na vybavenie vašej žiadosti je 30 dní. Po schválení projektu je možné požiadať o stavebné povolenie. Vo vodárenskej spoločnosti nasleduje uzatvorenie zmluvy o odvádzaní splaškových vôd.
Plánovanie je nevyhnutným krokom montáže. V pláne sú vyznačené miesta, kde budú potrubia umiestnené, aká bude ich veľkosť, typ a dĺžka. Pred príchodom inštalatérov je dôležité zabezpečiť prístup k miestam, ktorými bude vedená inštalácia odpadového potrubia.
Pri príprave kanalizácie určíte miesto, kde sa bude nachádzať WC a následne po domurovaní priečok vám túto dispozíciu zmení manželka/manžel, máte o minimálne jeden problém naviac. Premiestnenie vyústenia sa dá urobiť v podlahe (stene), ale spád tohto potrubia bude už minimálny. V budúcnosti tak je možné objavenie sa zanášania potrubia. Na tento bod sa najviac zabúda.
Gravitačná a tlaková kanalizácia
V rodinnom dome máte na výber niekoľko možností odpadových systémov. Najjednoduchším riešením je napojenie na verejnú kanalizáciu, ktorá odvádza odpadové vody do čističky.
V prípade, že vo vašej oblasti nie je k dispozícii verejná kanalizácia, existujú alternatívy likvidácie a čistenia odpadových vôd. Jednou z možností je inštalácia vlastnej čistiarne odpadových vôd. Toto zariadenie bude čistiť odpadovú vodu na vašom pozemku pred jej vypustením do životného prostredia. Ďalšou alternatívou je septik. Ide o nádrž, v ktorej sa zhromažďuje a rozkladá odpadová voda. Treťou alternatívou je kompostovacia toaleta, ekologický spôsob čistenia odpadových vôd. Tento systém využíva biologické procesy na rozklad prírodného odpadu a výrobu použiteľného kompostu.
Septik je samostatné zariadenie na spracovanie odpadových vôd. Zvyčajne sa inštaluje priamo pod zemou na pozemku domu. Odpadové vody pritekajú do nádrže, kde sa oddeľujú pevné látky od tekutých. V žumpe sa zhromažďuje a dočasne ukladá odpad z domácnosti, kým nie je odvezený na spracovanie. Žumpa môže byť vyrobená z betónu, plastu alebo kovu. Je umiestnená pod zemou v blízkosti stavby.
Porovnanie typov kanalizácie
| Typ kanalizácie | Popis | Výhody | Nevýhody |
|---|---|---|---|
| Verejná kanalizácia (gravitačná) | Napojenie na mestskú sieť, odpad do čističky. | Bez starostí o likvidáciu odpadu, nízka údržba. | Dostupnosť len vo vybraných lokalitách, poplatky. |
| Domová čistička odpadových vôd (ČOV) | Vlastné zariadenie na čistenie odpadových vôd na pozemku. | Nezávislosť od verejnej siete, čistenie pred vypustením. | Vyššie počiatočné náklady, potrebná údržba. |
| Septik | Nádrž na zhromažďovanie a rozklad odpadových vôd. | Jednoduchšia inštalácia ako ČOV, menej nákladná údržba. | Pravidelné vyprázdňovanie, menej efektívne čistenie ako ČOV. |
| Žumpa | Nádrž na dočasné zhromažďovanie odpadu pred odvozom. | Nízke počiatočné náklady. | Pravidelné a časté vyprázdňovanie, vysoké prevádzkové náklady. |
| Tlaková kanalizácia | Používa sa, keď nie je možné zabezpečiť gravitačný odtok do verejnej kanalizácie. Potrebuje elektrické pripojenie pre prečerpávaciu stanicu. | Riešenie pre náročné terény, flexibilnejšie umiestnenie. | Vyššie náklady na inštaláciu a údržbu, závislosť od elektriny. |
Výber materiálov a ich vlastnosti
Moderné stavebníctvo ponúka širokú škálu kvalitných materiálov pre kanalizačné systémy, ktoré zaručujú dlhú životnosť a spoľahlivú funkčnosť. Výber správneho materiálu a jeho precízna montáž sú kľúčové pre predchádzanie budúcim problémom.
V súčasnosti sú odpadové potrubia vyrábané z PVC, železa, ocele, nerezovej ocele atď. Na zvislú kanalizáciu v dome sú najčastejšie používaným materiálom šedé rúry z PVC. Sú odolné a zvládnu teploty do 40 stupňov Celzia. Ako odpadové potrubie sú špeciálne navrhnuté aj takzvané flexibilné rúry. Sú obvykle vyrobené z plastu - je teda možné ohýbať ich do rôznych tvarov a uhlov. Flexibilné rúry sú jednoduché na inštaláciu a odolné voči chemikáliám a korózii. Znamená to, že majú dlhú životnosť a nevyžadujú častú údržbu.
Pod základovú dosku je najvhodnejšia inštalácia oranžovohnedých kanalizačných rúr. Sú určené pre výstavbu kanalizačných prípojok na odvod odpadových vôd. Pozor na lacné odpadové rúry. Môžu mať nízku odolnosť voči horúcej vode alebo chemikáliám. Dôležitým faktorom pri výbere potrubia je jeho priemer. Ten by mal zodpovedať množstvu odvádzanej odpadovej vody. Priemer odpadového potrubia pre prípojky k domom sa používajú v priemere 110 - 220 milimetrov, najčastejšie vo veľkosti 160-200 milimetrov.
S plastovými rúrkami sa veľmi dobre pracuje. Bez problémov sa dajú skracovať na požadované dĺžky rezaním pílkou na kovy. Časti potrubia sa spájajú vodotesne pomocou hrdlových spojov s prevlečenou maticou s tesniacim krúžkom. Vyhnite sa náhradným riešeniam prostredníctvom silikónového tmelu. Jednotlivé rezné plochy potrubia viete zahladiť jemným pilníkom a dôsledne očistiť od stružlín, aby ste predišli netesnosti spojov.
Inštalácia odpadového potrubia
Inštalatéri vysekajú a vyvŕtajú otvory do stien a podláh, do ktorých vložia vnútorné odpadové potrubia. Dôležité sú pevné spoje prechodov medzi jednotlivými časťami odpadového systému.
Prestup kanalizačného potrubia cez základové pásy
Realizácia prestupu kanalizačného potrubia cez základové pásy je jednou z najkritickejších fáz celého procesu, ktorá vyžaduje mimoriadnu pozornosť a dodržiavanie presných postupov. Nesprávne prevedenie v tomto bode môže mať vážne dlhodobé dôsledky na statiku budovy a funkčnosť celej kanalizácie.
Základným pravidlom je zabezpečiť, aby potrubie nebolo priamo zaliate betónom. V mieste prechodu kanalizácie cez základové pásy je vhodné vložiť kanalizačné rúry do iných rúr s väčším priemerom, o nejaký 1-2 cm, a až tieto chráničky potom zabetónovať. Týmto spôsobom sa zabezpečí priestor pre prípadné drobné pohyby základov v dôsledku sadania pôdy alebo iných geologických procesov, čím sa výrazne zníži riziko prasknutia samotného kanalizačného potrubia. V prípade poruchy alebo netesnosti potrubia je oprava pod základovou doskou veľmi náročná a často vyžaduje vysekanie do betónu.
Postup pri realizácii prestupu cez základové pásy:
- Na miesta, kadiaľ majú viesť chráničky, je možné umiestniť kusy polystyrénu a zaistiť ich proti vyplávaniu počas betonáže. Alternatívou je priame uloženie chráničiek.
- Počas betonáže základových pásov je potrebné dbať na to, aby sa chráničky nepoškodili a aby boli správne a stabilne uložené v betónovej zmesi.
- Po vytvrdnutí betónu sa do pripravených chráničiek vloží samotné kanalizačné potrubie.
Vyústenie kanalizácie mimo základov by malo byť v nezamrznej hĺbke. V samotnom prechode cez základové pásy je vhodné vložiť kanalizačnú rúru do inej s väčším priemerom, aby mala priestor na malé pohyby pri sadaní domu a okolia.
V niektorých prípadoch môže byť potrebné viesť kanalizáciu dlhšiu vzdialenosť v základoch. V takom prípade je dôležité zvážiť potenciálne riziká. Riziká dlhšieho vedenia kanalizácie v základoch zahŕňajú: v prípade poruchy alebo netesnosti potrubia je oprava pod základovou doskou veľmi náročná a často vyžaduje vysekanie do betónu. Ak kanalizácia pretína základové pásy, je potrebné zabezpečiť dostatočnú ochranu potrubia pred tlakom okolitej zeminy. Alternatívne riešenia pre dlhšie vedenie kanalizácie v základoch zahŕňajú použitie špeciálnych potrubí s vyššou odolnosťou voči tlaku a poškodeniu.
Ako prerezať betónový základ - inštalatérske práce v kúpeľni

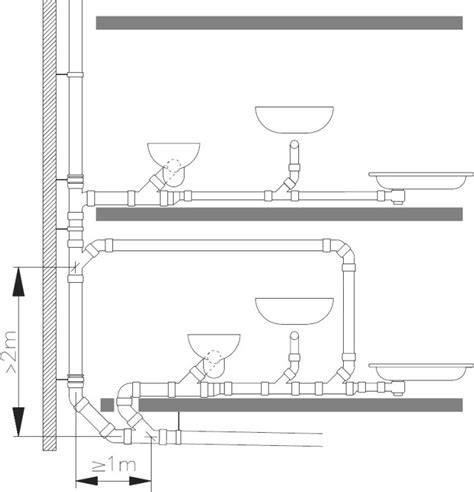

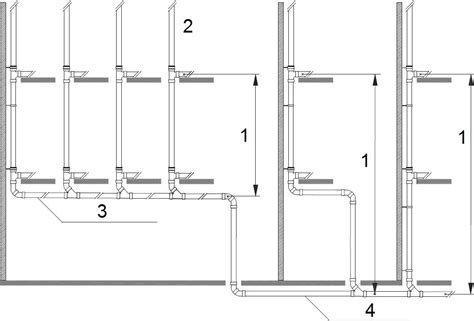

Zvislé a ležaté potrubie
Odtokové potrubie, resp. odtoky realizované v toaletách, kúpeľniach alebo pre drezy, umývačky riadu a práčky, sú vedené vertikálne a horizontálne po dome.
- Zvislé odpadové potrubie: Zberá a odvádza splaškové vody do nižších podlaží. Pri vertikálnom potrubí, ak nie je rozhodnuté inak, najčastejšie treba preraziť nosné, medzipodlažné dosky, preto je dobré poznať ich polohu, ktorá je neoddeliteľnou súčasťou každej dobre pripravenej dokumentácie pre realizáciu stavby. Na najnižšom podlaží, resp. v pivnici, sa do odpadového potrubia vkladá čistiaci otvor. V prípade, že budova nemá pivničné priestory, musí byť čistiaca rúra umiestnená v revíznej šachte určenej len na tento účel. Odpadové potrubie musí byť vyvedené minimálne 0,5 m nad strechu, kde je ukončené vetracou hlavicou. Nadstrešné vyvedenie kanalizácie slúži na odvetranie vnútornej kanalizácie. Má v podstate dve dôležité funkcie - odviesť do exteriéru zápach aj bioplyn tvoriaci sa v kanalizácii a eliminovať vznik podtlaku v kanalizácii, čo sa deje prevažne po spláchnutí toalety. PVC rúry, ktoré sa inštalujú na tento účel, majú zvyčajne priemer 11 cm.
- Ležaté odpadové potrubie: Tvorí rozvetvenú sieť a vychádza z odpadových potrubí a výpustí a pripája sa na kanalizačnú prípojku. Kladie sa pozdĺž podláh alebo ešte lepšie pod cementové potery, mokré alebo suché potery. Jeho priemer je minimálne 100 mm, avšak s množstvom prípojok a odvádzaných splaškov sa úmerne zväčšuje. Potrubia sa realizujú z plastových materiálov, spájaných lepením alebo hrdlovými spojmi, ktoré majú takmer neobmedzenú životnosť. Odpadové ležaté potrubie je umiestnené v podzemnom podlaží alebo pod stropom (ak nie je budova podpivničená, tak nad objektom). Musí byť pripravené a odskúšané pred betónovaním základovej dosky a musí spĺňať platné predpisy, aby v prípade poruchy nebolo kanalizačné potrubie príčinou podmáčania základov. Mimo budovy sa kladie ležaté potrubie do nemrznúcej hĺbky - minimálne 90 cm.
Základným predpokladom pre správnu funkciu je dodržanie predpísaného spádu potrubia. Splaškovú vodu od samotného zariaďovacieho predmetu odvádza do odpadového potrubia pripojovacie potrubie. Vodorovná vzdialenosť medzi odpadovým potrubím a zariaďovacím predmetom by nemala presiahnuť podľa normy 3 m. Montuje sa v minimálnom sklone 3 %. Do samotného odpadového potrubia sa napája prostredníctvom šikmej odbočky. Svetlosť potrubia sa volí podľa množstva a druhu pripojených zariaďovacích predmetov. Pri kanalizácii je dôležité dodržať správny sklon potrubia. Potrubie by malo klesať buď zvisle dole, alebo pod veľmi malým sklonom vodorovne - cca 1-3 cm na meter. Strmšie klesania ani zbytočné kolená nie sú žiaduce. Trojpercentný spád pripojovacích potrubí si v niektorých prípadoch vyžiada vybudovanie kuchynského ostrovčeka na vyvýšenom stupienku, prípadne úpravy v stropnej konštrukcii priestorov pod kuchyňou. Minimálny spád pre vodorovné vedenie je 2 %, čo znamená, že na päť metrov je potrebný spád 10 cm!
Uloženie ležatého potrubia a skúška tesnosti
Ležaté kanalizačné potrubie je zodpovedné za zber a odvod odpadových vôd z celej budovy do verejnej kanalizačnej prípojky alebo vlastnej žumpy či čističky. Jeho správne uloženie a následné odskúšanie sú nevyhnutné pre zabezpečenie jeho dlhodobej funkčnosti a predchádzanie problémom.
Ležaté kanalizačné potrubie musí byť zmontované a odskúšané pred betonážou základovej dosky. Jeho inštalácia musí spĺňať platné predpisy. Nevyhnutné je dbať na to, aby v prípade poruchy nebolo kanalizačné potrubie príčinou podmáčania základov.
Postup uloženia potrubia:
- Vykopte jamu pre potrubie so správnym sklonom.
- Na dno jamy nasypte vrstvu piesku (pieskové lôžko), ktoré slúži ako podklad a zároveň umožňuje drobné usadenie potrubia.
- Uložte potrubie do pieskového lôžka.
- Potrubie prikryte vrstvou piesku, čím sa zabezpečí jeho ochrana pred priamym kontaktom s inými materiálmi a rovnomerné rozloženie zaťaženia.
- Pred zahrnutím potrubia zeminou vykonajte skúšku tesnosti.
Skúška tesnosti je kľúčovým krokom, ktorý preukáže, či je celý systém správne zmontovaný a vodotesný. Vykonať ju možno nasledovne:
- Kanalizáciu napustite vodou.
- Dôkladne skontrolujte všetky spoje, či nedochádza k úniku vody.
- Sledujte, či hladina vody v potrubí klesá. Pokles hladiny môže signalizovať netesnosť.
Ležaté potrubie by po celej svojej dĺžke malo viesť rovno a v rovnakom spáde von z objektu. Minimálny spád ležatého potrubia je 3 %. Závisí však od viacerých parametrov a vždy ho navrhuje projektant. Jeho priemer je minimálne 100 mm, avšak s množstvom prípojok a odvádzaných splaškov sa úmerne zväčšuje.
Eliminácia hluku a prevencia problémov
Ku kvalite bývania v bytových domoch patrí podobne ako napríklad tepelná pohoda aj príjemné prostredie, ktoré spĺňa požiadavky z hľadiska hluku. Pri bežnej prevádzke by sa nemala hladina hluku v obytnej miestnosti pohybovať nad 30 dB(A), v priestoroch so zvýšenou požiadavkou na ochranu proti hluku, ako sú napríklad spálne, detské izby a pod., je vhodné zabezpečiť 25 až 20 dB(A). Problém nežiaduceho hluku z kanalizácie treba vyriešiť už v projektovej príprave. Správna voľba kvalitného materiálu a kvalitná montáž sú zárukou eliminácie hluku. Zabudované splachovacie nádržky v predstenách a vedenie potrubí, ktoré sa nedotýka stavebných konštrukcií, pomáhajú dosiahnuť požadovanú kvalitu bývania.
Kanalizačné systémy, ktoré eliminujú hluk z kanalizácie, sa vyrábajú predovšetkým z plastových materiálov, väčšinou v trojvrstvovom vyhotovení, pričom vonkajšia vrstva PP je odolná proti mechanickému poškodeniu, stredná vrstva je zosilnená minerálnym plnivom a vnútorná vrstva je odolná proti oteru. Na trhu so stavebnými materiálmi existuje široké spektrum potrubných systémov, ktoré svojím materiálovým zložením a montážnymi prvkami zabezpečujú elimináciu hluku z potrubných rozvodov vnútornej kanalizácie (napr. potrubie POLO-KAL, jednoduchá odbočka Silent-PP alebo rúra Raupiano Plus s kotviacou objímkou na tlmenie hluku). Okrem správnej voľby materiálu a kvality montáže potrubia je potrebné izolovať proti hluku napríklad aj závesné WC misy, ktoré sú upevnené na stavebnú konštrukciu. Na tento účel slúžia plastové alebo gumené tlmiace podložky, ktoré sa vkladajú medzi záchodovú misu a keramický obklad. Tlmiace podložky a pásy zabraňujú prenosu vibrácií na stavebnú konštrukciu.
Bežné problémy a ich riešenie
Ak nemáte znalosti v danom odbore, odporúčame obrátiť sa na inštalačnú firmu. S Renova Install si môžete byť istí odbornosťou a kvalitnými materiálmi. Dlhotrvajúca funkčnosť odpadového potrubia spočíva i v správnom používaní.
Upchatá kanalizácia je jedným z najčastejších problémov s inštaláciami, ktorým čelia dnešní majitelia domov. Či už je to preto, že vaše deti upchali toaletu papierom, alebo niekto nevenoval dostatok pozornosti tomu čo vypúšťal do drezu v umývadle, to všetko skončilo dole vo vašom kanalizačnom systéme a mohlo spôsobiť upchávku. Pretrvávajúce alebo kritické upchatie môže viesť k vážnym poškodeniam inštalácie v celom dome.
Ak spozorujete, že voda z umývadla alebo toalety pomaly odteká, mohlo by to znamenať, že vo vašich odtokových potrubiach došlo k upchatiu. Všimli ste si, že pri spláchnutí toalety počujete zvláštne bublajúce zvuky? Toto sa stáva, keď sa zachytený vzduch pokúša uniknúť z potrubia. Rovnako keď zacítite zápach odpadových vôd pochádzajúci z odtoku, zvyčajne to znamená, že vaša kanalizácia nepracuje správne.
Majitelia domov sa často pokúšajú riešiť upchatý odtok pomocou chemikálií na čistenie odpadov. Často sa však problém nedá vyriešiť bez pomoci profesionálneho inštalatéra. Keď prídeme k vám, najskôr skúmame problém a zisťujeme, ktorá z možností jeho riešenia je pre vás najvýhodnejšia. Keď dospejeme k záveru, so všetkým vás oboznámime a dokonca v prípade nejasností použijeme videokameru, aby sme vám poskytli úplnú predstavu.
Trasovanie kanalizácie: Služba trasovania potrubia sa využíva najmä v prípadoch, keď nie je k dispozícii projektová dokumentácia. To znamená, že neviete určiť presnú trasu odpadového potrubia kanalizácie. Pri trasovaní potrubia kanalizácie sa môžete dozvedieť, kde sa nachádza kanalizačná prípojka, revízne šachty, aká je hĺbka kanalizácie a podobne. Trasovanie potrubia je veľmi výhodné, pretože sa vyhnete zbytočným výkopovým prácam, ktoré sú zdĺhavé a finančne náročné. Pomocou TV videoinšpekcie na kontrolu kanalizačneho potrubia pomáhame určiť presne to, čo je príčinou nesprávnej funkčnosti potrubia.
