Ohybné korugované rúry sú kľúčovým prvkom v modernom stavebníctve a priemysle vďaka ich výnimočnej flexibilite, odolnosti a jednoduchosti inštalácie. Tento článok sa zameriava na ich parametre, materiály, spôsob inštalácie a rôzne aplikácie, s dôrazom na špecifikáciu 90/75/5 mm pre HDPE rúry.
Použitie ohybných korugovaných rúr
Ohybné korugované rúry majú široké spektrum použitia, ktoré zahŕňa:
- Kanalizačné a odpadové siete: Slúžia na vybudovanie efektívnych kanalizačných a odpadových sietí.
- Ochrana elektrických vedení: Používajú sa na mechanickú ochranu energetických a telekomunikačných vedení uložených v zemi, čo zabezpečuje ich dlhú životnosť a spoľahlivosť.
- Inštalácia rozvodov: Sú určené na inštaláciu rozvodov malého a nízkeho napätia, čím zjednodušujú elektroinštalačné práce.
- Vzduchotechnika: Je možné ich použiť pre vzduchotechniku, kde sa uplatnia ich zvukovo izolačné vlastnosti.
Typy a vlastnosti korugovaných rúr
1. Chránička KOPOFLEX
Chránička KOPOFLEX je profesionálna ohybná dvojplášťová rúra, navrhnutá na mechanickú ochranu všetkých druhov energetických a telekomunikačných vedení uložených v zemi. Vonkajší plášť z HDPE zaručuje vysokú odolnosť voči tlaku (nad 450 N) a chemikáliám, zatiaľ čo vnútorná hladká stena umožňuje ľahké zaťahovanie káblov. Dodáva sa vrátane preťahovacieho drôtu a spojky.
Dostupné sú rôzne priemery, napríklad KF 09075 BA rúrka 75 ohybná KOPOFLEX, bezhalogénová, čierna alebo červená, ako aj KF 09090 BA rúrka 90 ohybná KOPOFLEX.
Technické parametre chráničky KOPOFLEX (príklad pre vonkajší priemer 75 mm):
- Výrobca: KOPOS KOLÍN
- Vonkajší priemer: 75 mm
- Vnútorný priemer: 61 mm
- Mechanická pevnosť: 450N / 20 cm
- Teplotná odolnosť: skladovanie -45 - +60 °C; montáž -5 - +60 °C
- Materiál: HDPE (vonkajší), LDPE (vnútorný)
- Stupeň krytia: IP 40, v prípade použitia tesniaceho krúžku IP 67
- Minimálny polomer ohybu: 350 mm
- Balenie: 50m (cena je uvedená za 1 meter)
- Obsah balenia: Rúra + 1x spojka + 1x drôt
Chráničky sú vyrábané podľa STN EN 61 386-24. Sú bezhalogénové a UV odolné, avšak výrobca odporúča montáž plastových rúr pri teplotách nad 0°C a dbá na to, aby pri hutnení zeminy nad chráničkou nedošlo k prekročeniu dovoleného zaťaženia. Odporúča sa obsyp pieskom.
2. Kanalizačné korugované rúry
Kanalizačné korugované rúry slúžia na vybudovanie kanalizačných a odpadových sietí. Ich inštalácia je veľmi jednoduchá a spájajú sa pomocou gumičiek v hrdle. Sú odolné maximálnej teplote +60 °C.
Základná charakteristika:
- Veľmi ľahký materiál
- Rýchla a lacná montáž
- Rúrkové spoje sú odolné voči vode a iným typom kvapalín
- Životnosť dlhšia než 50 rokov
- Prakticky žiadne náklady na údržbu potrubia
- Spojenie pomocou tesnenia z EPDM gumy (EN 681)
3. Elektroinštalačné rúrky
Ľahká ohybná elektroinštalačná rúrka z PVC je určená na inštaláciu rozvodov malého a nízkeho napätia a ochranu elektrických káblov. Bráni šíreniu plameňa a používa sa na inštaláciu na, do alebo pod omietky a do dutých stien.
Materiály a ich vlastnosti
Ohybné korugované rúry sa vyrábajú z rôznych materiálov, pričom každý z nich má svoje špecifické vlastnosti, ktoré ovplyvňujú ich použitie a životnosť:
- HDPE (polyetylén s vysokou hustotou): Zaručuje vysokú odolnosť voči tlaku a chemikáliám. Je ideálny pre vonkajšie plášte chráničiek.
- LDPE (polyetylén s nízkou hustotou): Používa sa pre vnútorné hladké steny rúr, čo umožňuje ľahké zaťahovanie káblov.
- PVC (polyvinylchlorid): Používa sa pre elektroinštalačné rúrky, pričom jeho kľúčovou vlastnosťou je schopnosť brániť šíreniu plameňa.
- PP (polypropylén): Používa sa pre odpadové systémy, kde je dôležitá jeho odolnosť voči vysokým teplotám.
Inštalácia a spájanie
Kanalizačné rúry

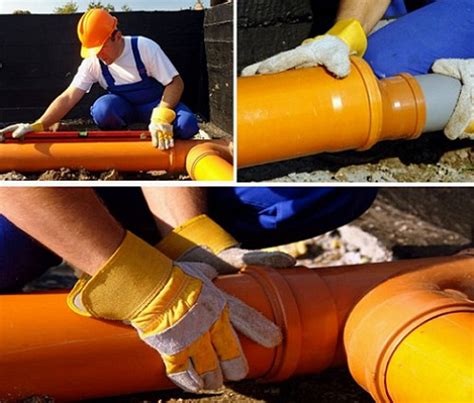

Rúry sa môžu rezať manuálne alebo mechanickými pílami. Príprava spájania dvoch rúr s hrdlom začína očistením konca rúry a hrdla druhej rúry. Overte, či je tesniaci krúžok správne nasadený a či nie je prekrútený. Mazanie medzi klznými plochami a tesniacim krúžkom je zakázané, okrem použitia jemnej vrstvy mazadla na tesniaci krúžok a hladký koniec rúry pri zasúvaní do hrdla. Je zakázané používať agresívne oleje a mazadlá, ktoré by poškodili tesniaci krúžok. Súososť rúr a tvaroviek musí byť zaručená. Po dôkladnom očistení oboch koncov rúr a správnom nasadení tesniaceho krúžku sa hladký koniec rúry zasunie do hrdla, kým nedorazí nakoniec.
Chránička KOPOFLEX
Pri hutnení zeminy nad chráničkou dbajte na to, aby nedošlo k prekročeniu dovoleného zaťaženia. Odporúča sa obsyp pieskom. Chránička nie je určená na trvalé vystavenie priamemu slnečnému žiareniu, aj keď má určitú UV stabilitu, je určená primárne do zeme.
Ďalšie systémy a produkty
Okrem korugovaných rúr existujú aj iné potrubné systémy, ktoré dopĺňajú infraštruktúru budov a sietí:
1. PP-R / PP-RCT systém INSTAPLAST
PP-R / PP-RCT systém INSTAPLAST od Pipelife Slovakia je moderný potrubný systém pre pitnú, studenú a teplú vodu určený predovšetkým pre vnútorné inštalácie. Systém sa vyznačuje vysokou odolnosťou voči teplote a tlaku, nepodlieha korózii, má nízku tepelnú vodivosť a veľmi tichú prevádzku.
2. Systém RAUPIANO PLUS
Potrubie RAUPIANO PLUS je určené pre odpadové a kanalizačné systémy a umožňuje spojenie potrubí s rovnakým priemerom, čo zjednodušuje montáž a znižuje náklady.
3. Systém RADOPRESS
Inštalačný systém RADOPRESS pre inštaláciu pitnej, studenej a teplej vody pozostáva z viacvrstvových zosieťovaných polyetylénových rúrok PE-X, resp. z iných kompozitných materiálov, čo zabezpečuje ich vysokú odolnosť a dlhú životnosť.
