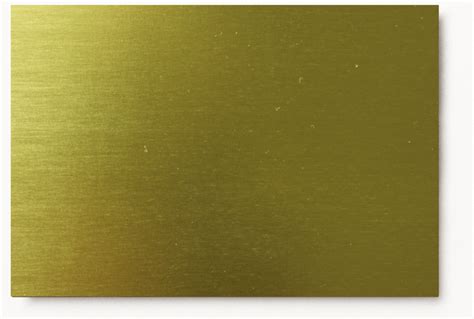

Mosadzný plech nachádza uplatnenie v rôznych oblastiach, vrátane výroby pomôcok pre včelárov alebo šablón pre leptanie dosiek plošných spojov (DPS). Jeho vlastnosti umožňujú presné spracovanie a odolnosť voči niektorým chemikáliám, čo ho robí vhodným materiálom pre špecifické aplikácie.
Fumigačné pásiky pre včelárstvo

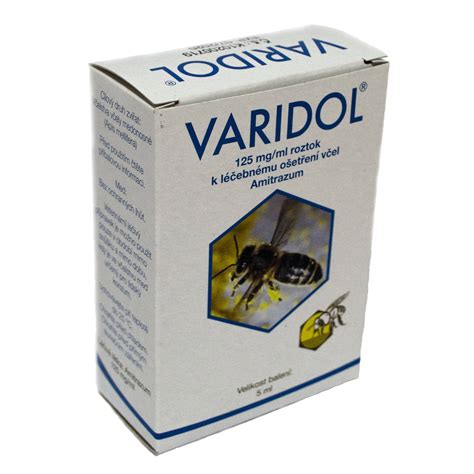

Fumigačné pásiky z mosadzného plechu sú určené ako nosné médium pre aplikáciu liečiva, napríklad Varidolu, vo včelárstve. Sú balené po 30 kusov a zabezpečujú efektívne doručenie liečivej látky do úľa.
Aplikácia Varidolu fumigáciou
- Na jedno včelstvo sa použijú dve kvapky lieku (6,2 mg liečivej látky) na jednom pásiku.
- Pokiaľ včelstvo obsadá dva nadstavky, na pásik sa nakvapkajú až 4 kvapky.
- Pre veľmi slabé včelstvá sa použije len jedna kvapka.
- Po vsiaknutí lieku sa pásik na celej spodnej strane zapáli, pričom musí len tlieť, nesmie horieť plameňom.
- Tlejúci pásik sa pripevní vo zvislej polohe klinčekom do hornej polovice krycieho plástu.
- Úľ a letáč uzatvoríme. Po 30 minútach letáč otvoríme.
- Aplikujeme pri vonkajšej teplote nad +10°C, vždy v čase, keď včely nelietajú, a to v období od 1. októbra do 15.
Výroba šablón z mosadzného plechu
Tenký mosadzný plech sa ukázal ako oveľa lepší materiál pre výrobu šablón, napríklad na prenos toneru pri výrobe DPS, než hliník z plechoviek, ktorý je príliš mäkký. Mosadzný plech je možné leptat v zmesi HCl+H2O2, pričom toner na ňom bez problémov odoláva.
Postup výroby DPS metódou prenosu toneru
Kolega hns zdokumentoval svoj postup pri výrobe DPS metódou termotransféru toneru z laserovej tlačiarne. Táto metóda, aj keď pôvodne zahŕňala žehličku, sa vylepšila použitím laminovacieho prístroja na zažehľovanie.
Úprava laminovačky
Laminovačka potrebuje úpravu, pretože teplota pre laminovanie dokumentov je pre prenos toneru nízka. Jedinou úpravou laminovačky môže byť výmena termostatu za taký s NC kontaktmi a teplotou 180 °C. Je tiež potrebné "odstrániť" jednorazovú tepelnú poistku, nastavenú na 192°C, keďže upravený termostat vypína pri vyšších teplotách a znovu zapína pri nižších.
Laminovací film na roli lesklý pro jednostrannou laminaci za studena
Príprava motívu a tlač
- Motív sa pripraví v kresliacom programe (napr. EAGLE). Je potrebné ho vytlačiť zrkadlovo, aby sa pri laminovaní otočil do správnej polohy.
- Pri tlači BOTOM vrstvy je potrebné MIRROR ODŠKRTNÚŤ, pre TOP vrstvu MIRROR ZAŠKRTNÚŤ.
- Dôležité je nastaviť mierku 1:1.
- Tlačiareň nemusí zvládnuť nasávanie samotného lesklého papiera, preto ho treba prilepiť na obyčajný papier.
- Odporúča sa použiť hladké papiere ako TV magazíny, letáky, alebo ponuky supermarketov. Niektorí používajú aj podkladový papier od samolepiek alebo vinylové samolepky.
Čistenie dosky
Pred prenosom toneru je nutné dosku vyčistiť od nečistôt. Používa sa na to brúsna hubka hrubosti 220. Po vyčistení je dobré dosku odmastiť liehom, S6005, acetónom alebo jarom.
Prenos toneru
Po vyčistení a usušení dosky sa priloží predloha tonerom na meď. Po nahriatí laminovačky (cca 5 minút, rozsvieti sa zelená LED) sa vloží doska s predlohou. Odporúča sa 3-6 preťahov. Jeden preťah je málo, dva sú na hrane. Šesť preťahov je vhodných pre hrubé čiary a veľké medzery (od cca 0,5mm), zatiaľ čo tenké čiary sa môžu pri toľkých preťahoch rozlievať do šírky.
Odstránenie papiera
Po žehlení je potrebné nechať dosku pár minút chladnúť, aby nedostala teplotný šok, ktorý by mohol poškodiť tonerové čiary. Potom sa doska vloží do misky s vodou papierom nahor a nechá sa odmočiť približne 10 minút, kým nepresvitá vytlačený motív a na papieri nie sú viditeľné vlnky.
Papier sa potom opatrne "šúcha" bruškom prsta, najlepšie od okrajov bez toneru. Na odstránenie papiera z dierok a medzier je možné použiť väčšiu odtrhnutú časť papiera ako jemnú kefku alebo starú zubnú kefku s jemnými, obrúsenými štetinami. Nikdy nepoužívajte necht, ktorý by strhol toner.
Dokončenie procesu
- Po odstránení papiera sa doska usuší savým materiálom alebo teplým vzduchom.
- Toner na medi je biely od papiera, čo nevadí, ale je možné to odstrániť preleštením handričkou namočenou v čističi na okná.
- Ak doska nie je presná, je dobré ju rozdeliť na menšie kúsky, ktoré sa zmestia do leptacej misky. Po rozdelení sa dosky znova odmastia liehom.
- Prípadné odreniny sa opravia laku odolným voči leptu, liehovou fixkou alebo izolepou.
- Doska sa potom položí na hladinu chloridu železitého v miske a nechá sa leptat. Nový roztok leptá za približne 15 minút pri izbovej teplote.
- Po leptaní sa toner z dosky umyje riedidlom S6005.
- Posledným krokom je ošetrenie medi ochrannou vrstvou (napr. pocínovaním) a vyvŕtanie otvorov.
Je dôležité poznamenať, že toner môže držať aj na strane kuprextitu, čo umožňuje výrobu popisov dosiek. Avšak, toner môže zliezť pri styku s liehom alebo izopropanolom, takže je vhodné ho potom prelakovať, ak sa má doska po osadení umývať.
