Frézovanie liatiny je bežný proces obrábania, ktorý si vyžaduje správne nastavenie rezných podmienok pre dosiahnutie optimálnych výsledkov. Výber vhodných rezných nástrojov a parametrov je kľúčový pre zabezpečenie vysokej kvality povrchu, presnosti rozmerov a dlhej životnosti nástroja.
Základné požiadavky na reznú časť fréz
Pri obrábaní liatiny musia nástroje spĺňať prísne kritériá, aby odolali náročným podmienkam:
- Vysoká tvrdosť a odolnosť proti opotrebeniu: Pri izbovej teplote musí mať rezná časť dostatočnú tvrdosť na rezanie do obrobku a vysokú odolnosť proti opotrebovaniu, čím sa predlžuje životnosť nástroja.
- Dobrá tepelná odolnosť: Nástroj generuje počas procesu rezania veľké množstvo tepla, preto by materiály nástrojov mali mať dobrú tepelnú odolnosť (tzv. červená tvrdosť) a zachovať si tvrdosť aj pri vysokých teplotách.
- Vysoká pevnosť a dobrá húževnatosť: Nástroj musí odolať veľkej nárazovej sile a vibráciám, preto musí mať materiál frézovacieho kotúča dostatočnú húževnatosť, aby sa zabránilo štiepeniu a poškodeniu.
Vplyv materiálu a typy opotrebovania
Čím vyššia je tvrdosť a pevnosť liatiny, tým nižší je rezný výkon kovu a tým kratšia je predpokladaná životnosť čepelí. Výkon rezania súvisí so štruktúrou: tvrdšia perlitová liatina sa obrába ťažšie, zatiaľ čo liatina s vločkovým grafitom a temperovaná liatina majú vynikajúci rezný výkon.

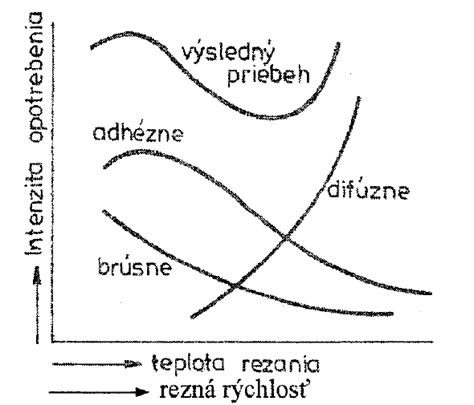

Hlavné typy opotrebovania pri spracovaní liatiny zahŕňajú:
- Adhezívne opotrebovanie: Prejavuje sa najmä pri nízkych teplotách a rýchlostiach. Feritová časť liatiny sa ľahko privarí k čepeli, čo možno prekonať zvýšením reznej rýchlosti.
- Difúzne opotrebovanie: Závisí od teploty a vyskytuje sa pri vysokých rezných rýchlostiach. Pri použití keramických nástrojov alebo nástrojov z kubického nitridu bóru (CBN) možno dosiahnuť dobrú životnosť a kvalitu povrchu aj pri vysokých rýchlostiach.
How to Hone Engine Cylinders Correctly?│EB0211│EWKtool
Vysokorýchlostné obrábanie (HSC) a metódy frézovania
Vysokorýchlostné obrábanie (HSC) umožňuje dosiahnuť vysokú produktivitu a kvalitu povrchu. Pri frézovaní liatiny sa čoraz viac využívajú metódy ako:
- HPC (High Performance Cutting): Inovatívna metóda vyznačujúca sa ekonomickými prednosťami najmä pri sériovej výrobe.
- HFC (High Feed Milling): Metóda vysokoposuvového obrábania, pri ktorej sa používa malá hĺbka rezu (ap) a veľmi vysoký posuv, čo šetrí stroj aj nástroj.
Odporúčané rezné podmienky pre CBN nástroje
Pre obrábanie tvrdých a abrazívnych materiálov je mimoriadne vhodný kubický nitrid bóru (CBN). V tabuľke nižšie sú uvedené orientačné hodnoty:
| Materiál | Rezná rýchlosť (Vc) [m/min] | Posuv na otáčku (fn) [mm/ot] |
|---|---|---|
| Šedá liatina | 500 - 1500 | 0,50 - 0,80 |
| Tvrdená liatina | 60 - 150 | 0,20 - 0,30 |
| Kalená oceľ | 80 - 240 | 0,12 - 0,25 |
Dôležité faktory pre efektivitu a kvalitu
Výber správnych rezných podmienok zahŕňa predovšetkým reznú rýchlosť, posuv a hĺbku rezu. Okrem nich ovplyvňuje kvalitu frézovania aj:
- Kvalita nástroja: Rezná hrana musí byť v dobrom stave. Lacné nástroje bez vyváženia spôsobujú vysoké vibrácie.
- Stav stroja: Vôľa v ložiskách vretena alebo zanedbaná údržba klieštin výrazne znižujú presnosť a môžu viesť k zlomeniu nástroja.
- Chladenie a mazanie: Použitie rezných olejov, ako napríklad JCK cut 37 F, zlepšuje hladkosť obrobenej plochy a znižuje spotrebu rezných nástrojov.
Hrubovanie liatiny pri skutočne vysokých rýchlostiach prináša CNC dielňam výrazné zvýšenie priepustnosti, kratšie cykly a menej výmen nástrojov. Dielne, ktoré tieto metódy premyslene aplikujú, zaznamenávajú skutočné zníženie nákladov a zvýšenie výrobnej kapacity.
