V oblasti potrubných systémov je spoľahlivosť a efektivita kľúčová, či už ide o nové inštalácie alebo opravy existujúcich rozvodov. Značka GEBO je už viac ako 70 rokov symbolom pre časovo úspornú a nákladovo efektívnu inštaláciu. Svojou širokou ponukou opravných strmeňov a univerzálnych zverných spojok pomohla vyplniť medzeru na trhu a výrazne uľahčuje a zlacňuje prípadné opravy na už existujúcich rozvodoch vody a kúrenia. Zároveň je vynikajúcou alternatívou aj pre nové inštalácie.
Dobrý mix produktového portfólia, dokonalá nemecká kvalita, vynikajúce nápady a inovácie boli rozhodujúcimi faktormi pri rozširovaní podnikania na ďalšie medzinárodné trhy.

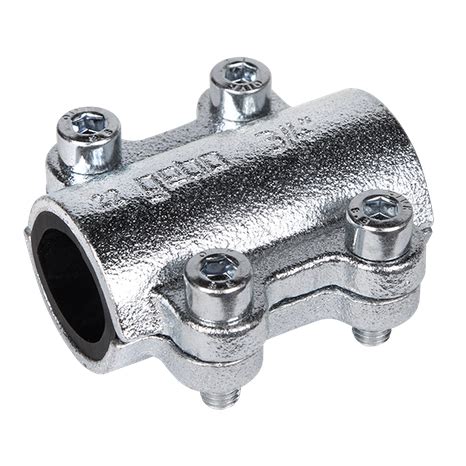

GEBO Clamps DSK DN10 (3/8") - Špecifikácia a Použitie
Pre špecifické potreby opráv poškodených oceľových rúr, ako je napríklad poškodenie s vonkajším priemerom 17,2 mm (3/8"), sú ideálnym riešením opravné strmene GEBO Clamps DSK. Tieto liatinové tesniace tvarovky sú navrhnuté na okamžité a spoľahlivé utesnenie.
Opravné pásy GEBO Clamps DSK sú vyrobené z odliatku temperovanej liatiny s guľôčkovým grafitom, čo im prepožičiava dobré mechanické vlastnosti, vysokú pevnosť a zvýšenú odolnosť proti korózii. Súčasťou tvarovky sú aj štyri skrutky z galvanizovanej ocele (DIN 912, Sila 8.8) a tesnenie EPDM, ktoré zaisťuje spoľahlivé utesnenie.
Model GEBO Clamps opravný strmeň DSK DN10 s originálnym kódom produktu 01.260.28.00 je určený pre oceľové rúry s vonkajším priemerom 17,2 mm (3/8"). Tieto pásy sú pre univerzálne použitie v interiéri ako aj exteriéri a sú špeciálne navrhnuté na utesnenie otvorov, trhlín a pórovitých oblastí oceľových rúr. Sú ideálne pre tesnenie dier spôsobených mechanickým poškodením vo vodovodných rúrach, ako aj pre utesnenie prasklín z mrazu.
Opravné strmene GEBO Clamps DSK sú certifikované pre použitie na tlakové rozvody pitnej vody a úžitkovej vody, rozvody kúrenia a stlačeného vzduchu bez oleja. Odolávajú tlaku do 16 bar a teplotám vody až do +90 °C.
Kľúčové Vlastnosti a Výhody
- Rýchla a Jednoduchá Inštalácia: Systém tvaroviek GEBO Clamps je navrhnutý tak, aby bol rýchly a jednoduchý na inštaláciu, s minimálnymi nárokmi na nástroje a bez potreby špecializovaného personálu.
- Vysoká Mechanická Odolnosť: Vďaka temperovanej liatine s guľôčkovým grafitom a galvanickému pozinkovaniu poskytujú strmene vynikajúcu pevnosť a odolnosť proti korózii.
- Univerzálne Použitie: Pre použitie v interiéri aj exteriéri na opravy vodovodných, vykurovacích a stlačených vzduchových systémov (bez oleja).
- Dlhá Životnosť a Záruka: Produkty GEBO sú povestné svojou kvalitou, čo potvrdzuje aj dvojročná záruka.
- Certifikované Použitie: Opravné pásy sú certifikované pre potrubia s pitnou vodou a teplou vodou.
Montážny Postup pre GEBO Clamps DSK
Montáž opravného strmeňa GEBO Clamps DSK je intuitívna a rýchla. Pre správne utesnenie a dlhotrvajúcu opravu je dôležité dodržiavať nasledujúce kroky:
- Vyčistite rúru okolo poškodeného miesta.
- Umiestnite tesnenie EPDM okolo rúry.
- Natočte štrbinu tesnenia oproti miestu poškodenia.
- Zakryte poškodené miesto, ako to len bude možné, tesnením.
- Pripojte dolnú časť strmeňa k tesneniu.
- Pripojte hornú časť strmeňa k tesneniu.
- Zaskrutkujte skrutky.
- Dotiahnite skrutky pomocou imbusového kľúča „na kríž“ pre rovnomerné rozloženie tlaku.
geboclamps - cast malleable iron sealing clamp for steel pipes - tutorial
Širšie Spektrum GEBO Spojok: Od Oprav k Novým Inštaláciám
Okrem špecializovaných opravných strmeňov DSK ponúka GEBO aj komplexný rad zverných spojok GEBO Special, určených pre nové inštalácie potrubí a spoľahlivé pripájanie bez nutnosti zvárania alebo rezania závitov. Tieto spojky umožňujú rýchle, spoľahlivé a trvalé spojenie rúr s hladkými koncami a vytvárajú mechanicky pevný spoj. Predpokladá sa jednorázové použitie; pri demontáži a opätovnom použití je nutné použiť nové tesnenie. Spojky umožňujú priamu montáž, alebo montáž pod uhlom.
Typy Potrubí a Médií pre Zverné Spojky GEBO Special
GEBO zverné spojky sú prispôsobené pre rôzne typy potrubí a médií, spĺňajúc prísne priemyselné normy a certifikácie. Nižšie nájdete prehľad ich špecifických aplikácií:
| Typ rúry | Médium | Teploty | Tlak | Certifikácia (výber) |
|---|---|---|---|---|
| Oceľové rúry (DIN EN 10255 a DIN EN 10220) | Voda, plyn (mimo budov), stlačený vzduch, vykurovací olej do 2" | Plyn: -20 až +60 °C Voda (vykurovacie systémy): do 80 °C Pitná voda: do 25 °C Stlačený vzduch: do 70 °C | Plyn: 5 bar Voda: 10-16 bar Stlačený vzduch: 10-12,5 bar Vykurovací olej: 6 bar VdS (Protipožiarne): 12,5-16 bar | DIN 3387-1, DVGW W534, SK03-ZSV-0173, VdS, DIBT Z-38.4-212 |
| Čierne oceľové rúry (DIN EN 10220 Séria 2 a 3) | Voda, stlačený vzduch, vykurovací olej (iba 57 mm, dodržiavať TRbF!) | Voda (vykurovacie systémy): do 80 °C Vykurovací olej: do 40 °C Stlačený vzduch: do 70 °C | Voda: 6 bar Stlačený vzduch: 10-12,5 bar Vykurovací olej: 6 bar | DIBT Z-38.4-212 (pre 57mm vykurovací olej) |
| PE-rúry (PE 80, PE 100, PEX-a - SDR 11, DVGW GW 335 A2/A3, DIN 8074/75, DIN EN 12201-2, DIN 16893) | Voda, plyn (mimo budov), stlačený vzduch | Plyn: -20 až +60 °C Voda (studená): do 25 °C Stlačený vzduch: do 70 °C | Plyn: 4 bar Voda: 10-16 bar Stlačený vzduch: 10-12,5 bar | DIN 8076/DIN EN 10284, DVGW GW 335 A2/A3, G5600-1 |
O Značke GEBO
Už v roku 1936 bol prihlásený prvý patent pre GEBO rýchloupínaciu zvernú spojku z temperovanej liatiny, ktorá umožňuje pripojenie oceľových rúrok bez zvárania a výroby závitov. Takmer hneď po uvedení na trh sa univerzálne GEBO spojky stali synonymom úspory času a nákladov pri inštalácii vodovodných systémov.
V roku 1979 došlo k založeniu spoločnosti GEBO Armaturen GmbH so sídlom v Schwelme, ktorá má v kompetencii zodpovednosť za strategické a technické smerovanie. Toto zahŕňa riadenie výroby, vývoj nových produktov, ich certifikáciu a monitoring kvality. Neustále rozširovanie sortimentu, inovatívne myšlienky a zdravá kombinácia skúsenosti a spoľahlivosti prispeli postupne k vytvoreniu Gebo Group, silného a úspešného rodinného podniku.
Všetky tvarovky GEBO sú povestné svojou kvalitou, čo dokumentuje aj výrobný proces, pri ktorom je každá tvarovka skontrolovaná skúškou tesnosti v súlade s normou DIN EN 10242. Hlavným cieľom je zabezpečiť, aby sa dokázali zachytiť prípadné materiálové alebo výrobné vady každej tvarovky ešte predtým, ako bude takýto výrobok vyexpedovaný z výrobného závodu. Garancia kvality je základným pilierom a historicky nemennou filozofiou spoločnosti GEBO.
