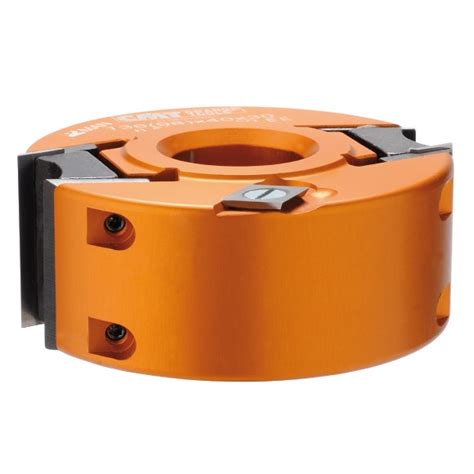

Univerzálna frézovacia hlava je neoceniteľným nástrojom v každej dielni, ktorá sa zaoberá opracovaním dreva. Jej hlavnou výhodou je viacúčelové použitie, umožňuje totiž ľubovoľne meniť nože a obmedzovače, a taktiež je ju možné doplniť o množstvo príslušenstva. Frézovanie je proces obrábania, pri ktorom sa pomocou rotujúceho nástroja, frézy, odstraňuje materiál z obrobku. Frézovacie hlavy sú kľúčovou súčasťou tohto procesu, pretože držia rezné plátky a prenášajú rotačný pohyb z vretena stroja na plátky. Výber správnej frézovacej hlavy a plátkov je rozhodujúci pre dosiahnutie požadovanej presnosti, povrchovej úpravy a efektivity obrábania.
V tomto článku sa pozrieme na rôzne typy plátkov, ktoré sa používajú v univerzálnych frézovacích hlavách, a na čo slúžia. Výber správnej frézovacej hlavy a plátkov je kľúčový pre úspešné frézovanie. Zvážte typ materiálu, požadovanú presnosť a povrchovú úpravu, ako aj špecifické požiadavky vašej aplikácie.

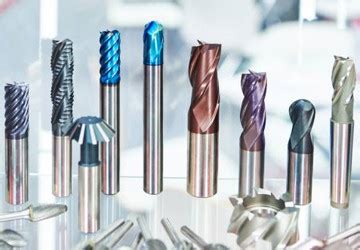

Typy frézovacích hláv
Existuje mnoho typov frézovacích hláv, ktoré sú navrhnuté pre rôzne aplikácie a materiály. Medzi najbežnejšie patria:
- Frézovacia hlava s manuálnym posuvom (MAN): Je určená pre ručný posuv materiálu, ale je ju možné použiť aj pre posuv pomocou podávača. Obrobok je do rezu posúvaný obsluhou stroja. Kvôli bezpečnosti je hlava vybavená obmedzovačmi, ktoré kopírujú tvar profilového noža a obmedzujú uberanie materiálu. Pri príliš rýchlom posuve materiálu do rezu tak nedôjde k vymršteniu obrobku.
- Frézovacia hlava s mechanickým posuvom: Je určená iba pre strojný posuv.
- Čelné frézovacie hlavy: Používajú sa na obrábanie rovných plôch a vytváranie hladkých povrchov. Existujú čelné frézy s 45 stupňovým uhlom a 90 stupňové frézy.
- Rohové frézovacie hlavy: Sú určené na obrábanie rohov a hrán obrobkov. Ponúkajú sa aj 90 stupňové rohové frézovacie hlavy.
- Rádiusové frézovacie hlavy: Používajú sa na vytváranie rádiusov a zaoblení na obrobkoch. Ponúkajú sa v rôznych veľkostiach.
- Nástrčné frézovacie hlavy: Sú určené na čelné a rohové frézovanie a disponujú možnosťou použitia aj vnútorného chladenia.
- Pravouhlé frézovacie hlavy: Niektoré majú vnútorné chladenie.
- Profilové frézovacie hlavy: Slúžia na vytváranie ozdobných profilov na hranách dreva.
- Drážkovacie frézovacie hlavy: Používajú sa na vytváranie drážok pre spoje alebo iné účely.
- Hobľovacie frézovacie hlavy: Používajú sa na hobľovanie povrchu dreva.
Niektoré frézovacie hlavy sú nastaviteľné na hrúbku, čo je užitočné pri práci s dylami, podlahami alebo dlažkovicami.
Materiál tela frézovacej hlavy
Ďalším dôležitým parametrom frézovacej hlavy je materiál tela.
- Oceľová hlava: Je ťažšia, ale odolnejšia než hliníková. Vyššia hmotnosť zaručí stále otáčky aj pri frézovaní hrčovitého dreva, čo má pozitívny vplyv na kvalitu opracovania. Oceľové frézovacie hlavy sa hodia hlavne pre frézky s vyšším výkonom.
- Hliníková hlava: Využijete pri menej výkonných frézach do 3 kW.
Rozmery frézovacích hláv
Hlavy sa vyrábajú s priemerom 100 mm alebo 120 milimetrov. Treba brať do úvahy, že sa priemer hlavy udáva bez nožov. Ak to váš stroj umožňuje, tak zvoľte hlavu s priemerom 120 mm. Na 100 mm hlave sa nachádzajú iba dve rezné hrany. 120 mm hlavu ponúkame v dvoch prevedeniach - s dvoma alebo so štyrmi reznými hranami.
Okrem nami ponúkaného upínacieho priemeru 30 mm môžete naraziť aj na hlavu s priemerom 35 mm, 40 mm alebo 50 mm.
Typy frézovacích plátkov
Frézovacie plátky sú vymeniteľné rezné nástroje, ktoré sa upevňujú na frézovacie hlavy. Sú vyrobené z rôznych materiálov, ako sú karbidy, keramika a rýchlorezná oceľ, a majú rôzne geometrie a povlaky, aby vyhovovali rôznym materiálom a aplikáciám. Pri výbere frézovacích plátkov je dôležité zvážiť materiál obrobku, požadovanú povrchovú úpravu, hĺbku rezu a posuv. Správny výber plátkov môže výrazne ovplyvniť životnosť nástroja a kvalitu obrábania.
Materiál plátkov
Materiál plátkov má zásadný vplyv na kvalitu a životnosť nástroja. Medzi najčastejšie používané materiály patria:
- Rýchlorezná oceľ (HSS): Vhodná pre mäkké drevo a plasty.
- Spekaný karbid (HM): Odolnejší voči opotrebeniu, vhodný pre tvrdé drevo a kompozitné materiály.
- Diamant (DIA): Najodolnejší materiál, používaný pre abrazívne materiály ako lamináty a MDF.
Bežné typy frézovacích plátkov
- VBD plátky: Vymeniteľné doštičky z tvrdokovu.
- APMT plátky: Univerzálne plátky pre rôzne aplikácie.
- LPKT plátky: Špecifické plátky pre určité materiály a aplikácie.
- Profilové nože a blankety: Môže sa stať, že sa žiadny profil ani tvar nepodobá vašej predstave. V ponuke sú aj blankety, ktoré nie sú vybrúsené. Profilové nože a obmedzovače sa vyrábajú v dvoch šírkach, 40 mm a 50 mm.
Karbidové doštičky, ktoré používame (a PREČO!)
Príklady VBD plátkov a ich použitie
Nižšie je uvedená tabuľka s príkladmi VBD plátkov a ich použitím pre rôzne materiály:
| Typ plátku | Materiál plátku | Použitie |
|---|---|---|
| APKX 1505PDSR-R 8240 | Oceľ (P25-P50), Nerez (M20-M40), Liatina (K20-K40), Superzliatiny (S20-S30) | Univerzálne použitie s dôrazom na odolnosť |
| APKX 1505PDER-M 8230 | Oceľ (P20-P40), Nerez (M20-M35), Liatina (K20-K40), Superzliatiny (S15-S25) | Vysokovýkonné obrábanie s dobrým odvodom triesok |
| Korloy SNMX1206ANN-MM PC3700 | Neznámy (predajné inzeráty) | Vhodné pre rôzne obrábacie operácie |
| LPKTO5T210TR-M05, MP2501 | Neznámy (predajné inzeráty) | Špecifické použitie v spojení s danou frézovacou hlavičkou |
| APMT 16 | Neznámy (predajné inzeráty) | Univerzálne plátky s dobrým výkonom |

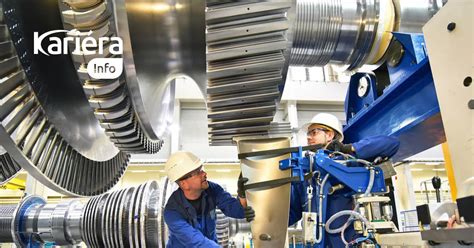

Použitie frézovacích hláv a plátkov
Frézovacie hlavy a plátky sa používajú v širokej škále priemyselných odvetví, vrátane:
- Strojárstvo: Výroba presných komponentov pre stroje a zariadenia.
- Automobilový priemysel: Obrábanie dielov pre automobily, ako sú bloky motorov, hlavy valcov a prevodovky.
- Letecký priemysel: Výroba ľahkých a pevných dielov pre lietadlá a kozmické lode.
- Drevospracujúci priemysel: Tvarovanie a opracovanie drevených materiálov. Frézovanie je bežný postup pri obrábaní dreva, ktorý umožňuje vytvárať rôzne profily a spoje. Na dosiahnutie kvalitných výsledkov je dôležité používať správne plátky do frézovacej hlavy, ktoré sú prispôsobené danému materiálu a typu práce.
Príklady fréz pre drevoobrábanie
Pre ilustráciu uvádzame niekoľko príkladov fréz, ktoré sa dajú použiť s univerzálnou frézovacou hlavou:
- Výplňová fréza: Je vybavená 2 profilovými tvrdokovovými žiletkami. Dodáva sa v dvoch prevedeniach. Telo nástroja je vyrobené z kvalitnej ocele s vysokou pevnosťou.
- Čelná fréza: 45 stupňová.
- Rádiusová fréza: Na okrúhle plátky rôznych rozmerov, balené s kľúčikom na výmenu plátkov.
- Čelná, rohová fréza: 90 stupňová, na vymeniteľné plátky, určené na čelné a rohové frézovanie, disponujú možnosťou použitia aj vnútorného chladenia.
Spájkovaným frézovacím hlavám s HSS nožmi už dávno odzvonilo. Hneď ako sa nože otupia, musí sa spájkovaná hlava poslať do brusiarne. Vy potom zdĺhavo čakáte, kým svoju prácu môžete dokončiť.
Postup frézovania škárovky na spodnej frézke
Dnes sa najčastejšie využíva modernejší postup výroby, a to ofrézovanie plôch rôznymi typmi profilov pre zväčšenie styčnej plochy. Pre tento postup bol vybraný profilový nôž F026-524, ktorý vytvára na dreve zuby. Zubatá styčná plocha zväčšuje lepenú plochu dreva. Styčnú plochu lepeného spoja je však možné odfrézovať aj iným profilovým nožom.
Keďže budeme frézovať na spodnej frézke bez použitia podávača, použijeme univerzálnu frézovaciu hlavu s označením MAN pre manuálny posuv materiálu. Táto frézovacia hlava vyžaduje navyše použitie obmedzovačov uberania. Na rozdiel od profilového noža je obmedzovač trochu kratší a nemá vybrúsené ostrie, musí však mať vždy rovnaký tvar.
Pre správne vloženie nožov a obmedzovačov do frézovacej hlavy si položíme frézovaciu hlavu na stôl tak, aby logo IGM bolo na hornej strane. Profilové nože umiestnime do hlavy tak, aby ostrie nožov mierilo proti smeru hodinových ručičiek. Potom do frézovacej hlavy umiestnime obmedzovače, ktoré sa opäť nasadzujú na kolíky. Obmedzovače umiestnime tak, aby špička obmedzovača mierila proti špičke profilového noža.
Akonáhle máme nože a obmedzovače vsadené do frézovacej hlavy, jednou rukou si ich pridržiavame a druhou rukou medzi ne vložíme upínací klin. Klin z boku zarovnáme s telom frézovacej hlavy a utiahneme obe skrutky pomocou priloženého inbusového kľúča.
Frézu teraz môžeme nasadiť na hriadeľ spodnej frézky tak, aby logo IGM smerovalo hore. Teraz musíme nastaviť frézovaciu hlavu a pozdĺžne pravítko. Frézovaciu hlavu si rukou otočíme do hornej úvrate. Pomocou hliníkového pravítka zarovnáme pozdĺžne pravítko presne s najväčšou hĺbkou profilu na našom noži. Vďaka tomu budeme frézovať iba potrebný profil pre spoj a nebudeme si vlysy zbytočne zužovať ďalším uberaním materiálu.
K tomu si musíme najprv zmerať presnú hrúbku vlysov, ktoré budeme frézovať. Na profilovom noži nájdeme jeho presný stred. Rozdiel medzi polovicou hrúbky dosiek a polovicou hrúbky noža nám povie, o koľko musíme frézovaciu hlavu spustiť pod úroveň stola. Teraz máme nastavené pravítko aj výšku frézovacej hlavy a môžeme sa pustiť do práce.
Dosky je ideálne si najprv zložiť k sebe tak, ako ich chceme lepiť a označiť si ich. Okrajové dosky sa budú frézovať iba z jednej strany, ostatné je potrebné frézovať z oboch strán. Všetky dosky si pred frézovaním označíme na čele, napríklad pomocou šípok. Pri frézovaní teda bude šípka vždy na strane pri frézke a musí smerovať hore.
Potom už len stačí vyfrézované hrany natrieť lepidlom na drevo. K dokonalému roztieraniu lepidla aj do vyfrézovaných drážok nám pomôže silikónový štetec Titebond. Pre lepenie škárovky je najvhodnejšie lepidlo Titebond Ultimate s vodeodolnosťou D4. Vlysy s lepidlom je potrebné pevne zovrieť pomocou zvierok aspoň na 30 minút. Úplné vytvrdnutie spoja je 24 hodín. Po 30 minútach môžeme zvierky povoliť, odstrániť prebytočné lepidlo a škárovku prebehnúť v hrúbkovacej frézke.
Príslušenstvo a doplnky
Okrem samotných frézovacích hláv a plátkov existuje množstvo príslušenstva a doplnkov, ktoré môžu zlepšiť efektivitu a presnosť frézovania. Medzi ne patria:
- Upínacie trne
- Kľúče na výmenu plátkov
- Vymedzovacie krúžky
- Odihlovacie nástroje (napríklad odihlovacia pneumatická pištoľ na odihlovanie drážok po frézovaní)
- Univerzálna frézovacia hlava s označením MAN: pre manuálny posuv materiálu.
- Obmedzovače uberania: kratší a bez ostria, ale s rovnakým tvarom ako profilový nôž.
- Výškomer: Vysokokvalitný magnetický kalibračný gombík pre beznástrojovú prevádzku so stupnicou.
- Montážna sada: 20-dielna montážna sada so 4x rohovými doskami, 4x zapustené skrutky a 12x skrutky do dreva.
- Vyrovnávací rám: Rám z oceľového plechu pre vyrovnávanie dosiek.
- Montážna doska otvoru: Špecifický otvor pre prednastavené smerovače.
- Digitálny merač: Digitálny výškomer pre 1/1000mm presné nastavenie hĺbky frézovania.
- Voľne rezný plot s ochranným štítom: Luk alebo súprava na frézovanie bez frézovania.
Príklady frézovacích zariadení
Medzi kvalitné frézovacie zariadenia patria:
- Frézka Festool OF 1400: Uchytáva sa na oba vodiace stĺpiky zároveň, vďaka čomu je horná frézka zafixovaná absolútne odolne voči skrúteniu. Výsledok frézovania je tak proste dokonalý a časovo náročné dorábky patria minulosti. Vďaka zdvihu 70 mm už práca pri veľkej hĺbke frézovania nie je žiadny problém, rovnako ako práca so šablónami alebo zapúšťanie kovania. Má presné nastavenie hĺbky na desatinu milimetra a integrované sacie hrdlo pre čistú prácu.
- Smerovač OFL1.0 (Sauter GmbH): Vyvinutý v spolupráci s nemeckým výrobcom, sľubuje prvotriedny, masívny materiál, prvotriedne spracovanie a sofistikovanú funkciu. Je kompatibilný s rôznymi komerčnými smerovačmi a má jednoduché vyrovnanie vyrovnávacími skrutkami na doštičke.
- Router OFL2.0 (Sauter GmbH): Tiež nemeckého pôvodu, zaujme najvyššou triedou, masívnym materiálom, prvotriednym spracovaním a sofistikovanou funkciou. Je kompatibilný s rôznymi komerčnými smerovačmi a má jednoduché vyrovnanie vyrovnávacími skrutkami na doštičke.
